ST-16C恒温式蒸汽疏水阀
ST-16C恒温式蒸汽疏水阀
1、本阀采用感温元件的热胀冷缩原理来控制启闭。
2、动作灵敏,排水温度恒定,不受压力影响,节能效果好。
3、能连续排水,无噪音,小型轻量设计,安装方便,而且能任意角度安装。
4、能自动排除空气,无气锁现象,还能调节排水温度。
STC蒸汽疏水阀用途及使用范围
广泛用于石油、化工、造纸、医药、食品等蒸汽设备,加热管线,拦热管线及小型热交换器采取管线上等理想的选择。
技术参数
一、ST-16C可调恒温式疏水阀结构原理
ST-16C可调恒温式疏水阀属热静力型中的一种新产品。阀内感温元件中装有感温剂、饱和剂、稳定剂和填充剂组成的感温混和物.FT43H杠杆浮球式疏水阀利用其对温鹰的热胀冷缔殛状态变换,使得阀门自动关闭或开启,从而达到阻汽排水之目的。选用台适的规格便确定T冷凝水排放的温度范围,然后可在此范围内根据情况要求用调节螺钉进行调节。
二、ST-16C可调恒温式疏水阀主要技术参数
1、公称压力PN:0 8、1 0、1 6、2 5、4 0MPa
2、公称通径DN l 5、20、25、32、40、50、65、80、1 00mm
3、排水温度:A组65~1 00℃
B组95~1 35℃
C组1 30~1 65℃
4、漏气率:0 5%以下
5、寿命1 0000小时以上
6、使用温度:80~450℃
7、连接万式三种:
I、ST为螺纹角式
II、STB为螺纹直通带过滤器
III、STC为法兰直通带过滤器

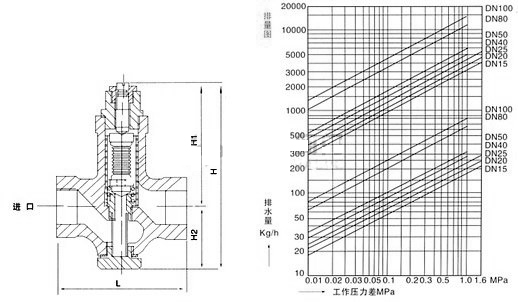

三、ST-16C可调恒温式疏水阀主要外型及连接尺寸
1、公称压力PN:0 8、1 0、1 6、2 5、4 0MPa
2、公称通径DN l 5、20、25、32、40、50、65、80、1 00mm
3、排水温度:A组65~1 00℃
B组95~1 35℃
C组1 30~1 65℃
4、漏气率:0 5%以下
5、寿命1 0000小时以上
6、使用温度:80~450℃
7、连接万式三种:
I、ST为螺纹角式
II、STB为螺纹直通带过滤器
III、STC为法兰直通带过滤器
三、ST-16C可调恒温式疏水阀主要外型及连接尺寸
型号(DN)
|
外形尺寸
|
最大排量
|
型号(DN)
|
外形尺寸
|
最大排量 T/h
|
法兰外径 |
||
长L
|
高H
|
长L
|
高H
|
|||||
ST8-15
|
120
|
65
|
1.4
|
STB16-15
|
90
|
150
|
3.0
|
|
ST8-20
|
120
|
65
|
3.0
|
STB16-20
|
100
|
150
|
4.0
|
|
ST8-25
|
130
|
70
|
4.0
|
STB16-25
|
120
|
165
|
5.0
|
|
ST16-15
|
120
|
65
|
3.0
|
STB10-40
|
140
|
185
|
9.0
|
|
ST16-20
|
120
|
65
|
4.0
|
STB10-50
|
160
|
195
|
11.0
|
|
ST16-25
|
130
|
70
|
5.0
|
STC16-15
|
150
|
175
|
3.0
|
95
|
ST16-40
|
145
|
85
|
9.0
|
STC16-20
|
150
|
175
|
4.0
|
105
|
ST16-50
|
145
|
95
|
11.0
|
STC16-25
|
160
|
185
|
5.0
|
115
|
STC10-40
|
230
|
255
|
9.0
|
145
|
||||
STC10-50
|
230
|
255
|
11.0
|
160
|
||||
STC10-80
|
310
|
285
|
18.0
|
195
|
||||
STC10-100
|
310
|
355
|
22.0
|
215
|
