法兰Y型过滤器
法兰Y型过滤器
Y型法兰过滤器产品概述：
1、Y型过滤器是除去液体中含有固形物的小型设备，可保护压缩机、泵和其它设备及仪表等正常工作和运转，达到稳定工艺过程、保障安全的作用。另外Y型过滤器对提高产品质量也有着十分重要的意义。
2、Y型过滤器与管道中阀门及其它主要设备配套使用，也可单独使用于管路中。管道中介质首先进入过滤器，通过滤网再进入连接阀门及管道中，而杂物则留于过滤桶内。
Y型过滤器应用范围：
Y型过滤器是输送介质的管道系统不可缺少的一种装置，通常安装在减压阀、泄压阀、定水位阀或其它设备的进口端，用来清除介质中的阿质，以保护阀门及设备的正常使用。该过滤器具有结构先进，阻力小，排污方便等特点。适用介质为水、油、气。一般通水网为18-30目/cm2，通气网为40-100目cm2，通油网为100-480目/cm2。可按用户要求制作滤网。
Y型过滤器结构特点：
1、Y型过滤器具有结构先进阻力小，冲洗方便通流快速，故压力损失小，抗污性强，排渣方便等特点。
2、Y型拉杆伸缩过滤器由Y型过滤器及伸缩接头组成，通常安装在阀门及其它主要设备之进口端，使于清理杂物与安装拆卸，以保护阀类或设备及正常使用。
技术参数
|
产品名称：
|
GL41H过滤器
|
产品型号：
|
GL41H-16
|
|
适用介质：
|
水、蒸汽、油
|
连接形式：
|
法兰
|
|
压力范围：
|
1.0-2.5MPa
|
公称通径：
|
DN20-DN500
|
|
常用材质：
|
铸铁、WCB、304、316
|
技术咨询：
|
021-57472229
|
一、GL41H-10~16法兰连接Y型过滤器概述
GL41H-10~16法兰连接Y型过滤器是输送介质的管道系统不可缺少的一种装置，通常安装在水力控制阀或其它设备的进口端，用来清除介质中颗粒性杂质，以保护阀门设备的正常使用。Y型过滤网采用不锈钢双层网结构，坚固耐用，具有结构先进、流阻小、排污方便等特点，可用于水、蒸气、油品、硝酸、尿素、氧化性介质等多种介质。要根据用户需要设置过滤网的目数，一般通水网为18-30目，通气网为40-100目，通油网为100-480目。Y型过滤器还可与伸缩节组成具有安装长度可调节的Y型拉杆伸缩过滤器。
二、GL41H-10~16法兰连接Y型过滤器主要性能参数
|
型号
|
PN
|
工作压力 (Mpa)
|
适用温度 (℃)
|
适用介质
|
|
GL41H-10
|
10
|
1.0
|
≤ 120
|
水、蒸汽、油
|
|
GL41H-16
|
16
|
1.6
|
≤ 200
|
水、蒸汽、油
|
|
GL41H-16Q
|
16
|
1.6
|
≤ 220
|
水、蒸汽、油
|
三、GL41H-10~16法兰连接Y型过滤器零部件材料
|
GL41H型号
|
材料
|
|||
|
阀体、阀盖
|
过滤网
|
螺塞
|
垫片
|
|
|
GL41H-10
|
灰铸铁
|
不锈钢
|
可锻铸铁
|
橡胶石棉板
|
|
GL41H-16
|
灰铸铁
|
不锈钢
|
可锻铸铁
|
橡胶石棉板
|
|
GL41H-16Q
|
球磨铸铁
|
不锈钢
|
可锻铸铁
|
橡胶石棉板
|

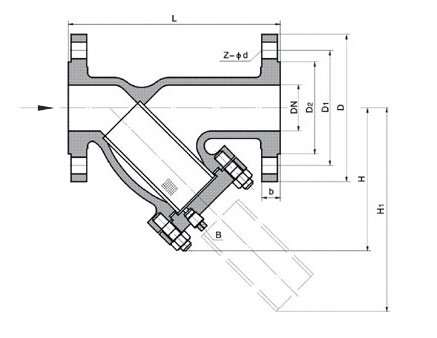

四、GL41H-10~16法兰连接Y型过滤器产品外形及结构尺寸（PN16）
|
型号
|
DN
|
L
|
D
|
z×ød
|
H
|
重量/kg
|
|
GL41H-10
|
50
|
250
|
160
|
4×ø18
|
168
|
|
|
65
|
280
|
180
|
4×ø18
|
185
|
||
|
80
|
315
|
195
|
4×ø18
|
200
|
||
|
100
|
370
|
215
|
8×ø18
|
255
|
||
|
125
|
450
|
245
|
8×ø18
|
295
|
||
|
150
|
510
|
280
|
8×ø23
|
345
|
||
|
200
|
560
|
335
|
8×ø23
|
425
|
||
|
250
|
745
|
390
|
12×ø23
|
515
|
||
|
300
|
780
|
440
|
12×ø23
|
600
|
||
|
GL41H-16Q
|
50
|
250
|
160
|
4×ø18
|
168
|
|
|
65
|
280
|
180
|
4×ø18
|
185
|
||
|
80
|
315
|
195
|
8×ø18
|
200
|
||
|
100
|
370
|
215
|
8×ø18
|
255
|
||
|
125
|
450
|
245
|
8×ø18
|
295
|
||
|
150
|
510
|
280
|
8×ø23
|
345
|
||
|
200
|
560
|
335
|
12×ø23
|
425
|
||
|
250
|
745
|
405
|
12×ø25
|
515
|
||
|
300
|
780
|
460
|
12×ø25
|
600
|
||
|
GL41H-16
|
32
|
180
|
135
|
4×ø18
|
90
|
4.9
|
|
40
|
220
|
145
|
4×ø18
|
125
|
7.3
|
|
|
50
|
240
|
160
|
4×ø18
|
145
|
10.1
|
|
|
65
|
280
|
180
|
4×ø18
|
165
|
14
|
|
|
80
|
320
|
195
|
8×ø18
|
210
|
19.2
|
|
|
100
|
380
|
215
|
8×ø18
|
250
|
27
|
|
|
125
|
440
|
245
|
8×ø18
|
295
|
49.7
|
|
|
150
|
480
|
280
|
8×ø23
|
335
|
59.4
|
|
|
200
|
600
|
335
|
12×ø23
|
380
|
97.2
|
|
|
250
|
605
|
405
|
12×ø25
|
430
|
132.4
|
|
|
300
|
635
|
460
|
12×ø25
|
460
|
173.2
|
|
|
350
|
696
|
520
|
16×ø25
|
495
|
230
|
|
|
400
|
790
|
580
|
16×ø30
|
560
|
320
|
|
|
450
|
850
|
640
|
20×ø30
|
641
|
460
|
