Y型（YSTF）拉杆伸缩过滤器
Y型（YSTF）拉杆伸缩过滤器
Y型（YSTF）拉杆伸缩过滤器除了与水力控制阀配套使用外，还可单独应用于冷、热循环系统、压缩气、蒸气、油类等介质的管路需要除掉机械杂物的场合。Y型过滤器具有结构先进、阻力小、排污方便等特点。排污时打开排污阀 ，利用管道的压力将污物排出。用于消防、空调、给排水等。
结构特点:
1、抗污性强。排污方便；流通面积大。压力损失小：结构简单，体积小，重量轻。
2、滤芯网材质。均为全不锈钢制作。耐腐蚀性强。使用寿命长。
3、过滤网密度：为10—120目，介质：蒸汽、空气、水、油品等。
4、伸缩型特点：拉伸长度，最大的位置可移伸100mm。有利于安装方便．提高工作效率。
技术参数
一、概述：
LSY型过滤器用于水、油、气管道和各种设备上不可缺少的一种装置，它主要清除管内中的介质，来保护减压阀、泄压阀、定水位阀和水泵等设备，以达到正常运转。安装时请安在进口处，一般用水滤网采用10～30目/cm2,用气滤网采用40～100目/cm2，用油滤网采用60～200目/cm2 。
二、拉杆伸缩过滤器工作原理：
该产品安装于进水管路中各配套阀门的前端，当管道中的介质首先进入过滤器时，介质通过滤网进入被连接的阀门中，而杂质则留于过滤桶内，使各类阀门不会由于机械杂物卡入密封圈而失灵。
三、拉杆伸缩过滤器特点
1、抗污性强。排污方便；流通面积大。压力损失小：结构简单，体积小，重量轻。
2、滤芯网材质。均为全不锈钢制作。耐腐蚀性强。使用寿命长。
3、过滤网密度：为l0—120目，介质：蒸汽、空气、水、油品、或根据用户要求定做。
4、伸缩型特点：拉伸长度，最大位置可移伸100mm。有利于安装方便．提高工作效率。
四、主要零件材料：
|
壳体材质
|
碳钢WCB、 黄铜B62
|
不锈钢304、316、316L
|
|
滤框滤网材质
|
不锈钢304、316、316L
|
|
|
密封件材质
|
耐油石棉、丁腈橡胶、聚四氟乙烯
|
|
|
防爆级别
|
BS5501: IIA、IIB、IIC
|
|
|
环境温度（℃）
|
-30~380
|
-80~450
|
|
公称压力（MPa）
|
0.6~5.0（150Lb~600Lb）
|
|
|
过滤精度（目/in）
|
10~300
|
|

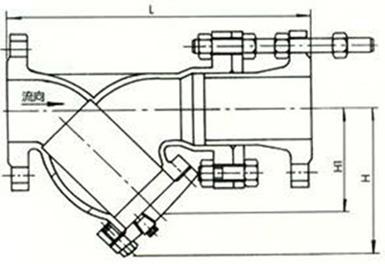

五、主要连接尺寸：
|
通径DN
|
L
|
D
|
D1
|
D2
|
B
|
f
|
n-φ
|
|
50
|
300
|
160
|
125
|
100
|
16
|
3
|
4-φ18
|
|
65
|
350
|
180
|
145
|
120
|
18
|
3
|
4-φ18
|
|
80
|
400
|
195
|
160
|
135
|
20
|
3
|
8-φ18
|
|
100
|
450
|
215
|
180
|
155
|
20
|
3
|
8-φ18
|
|
125
|
500
|
245
|
210
|
185
|
22
|
3
|
8-φ18
|
|
150
|
550
|
280
|
240
|
210
|
24
|
3
|
8-φ23
|
|
200
|
650
|
335
|
295
|
265
|
26
|
3
|
12-φ23
|
|
250
|
775
|
405
|
355
|
320
|
30
|
3
|
12-φ25
|
|
300
|
900
|
460
|
410
|
375
|
30
|
4
|
12-φ25
|
