G41F46衬氟隔膜阀


G41F46衬氟隔膜阀
设计特点
1.G41F46衬氟隔膜阀与其它阀门区别在于:采用无填料函的构造;G41F46衬氟隔膜阀隔膜可使流道内的腐蚀性介质与所有驱动部件处於完全隔离的状态,从而杜绝了通常阀门的“跑、冒、滴、漏”等弊端。
2.由于隔膜阀的流道平滑,流阻小,故而可获得较大的流量。
3.G41F46衬氟隔膜阀的阀体内腔为全氟F46内衬。因此具有优越的耐腐蚀的特点。
4.由于密封件为富有弹性的四氟隔膜。因此还具有较好的密封性关闭力。

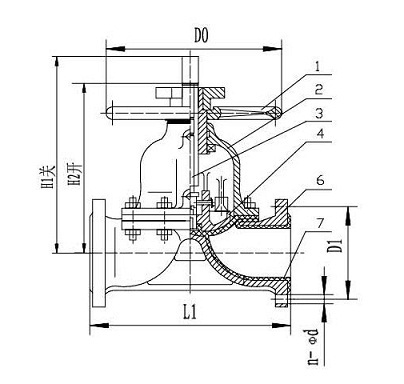

5.本阀由阀体、阀盖、阀瓣、阀杆、隔膜和其它驱动零件等组成。
6.阀门的启闭是依靠旋转手轮而达到的。本阀在阀盖上端标有可窥见阀门处启或闭位置的显示色别,以指示阀门的启闭行程。当顺时针放置手轮时,手轮即下移,阀瓣随之带动隔膜下降使通路截断;反之则阀门即开启,色别随之显露。
7.本阀采用标准:按照GB12239的规定
用途
G41F46衬氟隔膜阀广泛适用于化工、制酸、制碱、冶炼、稀土、农药、染料、医药、造纸、电镀、电解、酸洗、无线电、化成箔、科研机构、国防工业等行业不同工况下的强腐蚀性介质,而且可以代替价格昂贵的稀有金属阀门。



技术参数

 衬氟隔膜阀结构特点:
G41F46衬氟隔膜阀特点是隔膜把下部阀体内腔与上部阀盖内腔隔开,使位于隔膜上方的阀杆、阀瓣等零件不受介质腐蚀,省去了填料密封结构,且不会产生介质外漏。
1、采用橡胶或塑料等软质密封制作的隔膜,密封性较好。由于隔膜为易损件,应视介质特性而定期更换。
2、受隔膜材料限制,隔膜阀适用于低压和温度相对不高的场合。
3、隔膜阀按结构形式可分为:屋式、直流式、截止式、直通式、闸板式和直角式六种;连接形式通常为法兰连接;按驱动方式可分为手动、电动和气动三种,其中气动驱动又分为常开式、常闭式和往复式三种。
4.一般不宜用于温度高于80度(衬胶隔膜阀)或180度(衬氟隔膜阀)及输送有机溶剂和强氧化介质的管路中,也不宜在较高压力的管路中使用.

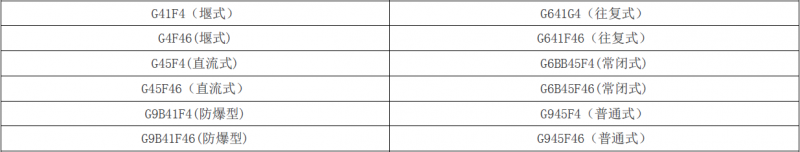

 衬氟隔膜阀产品型号:

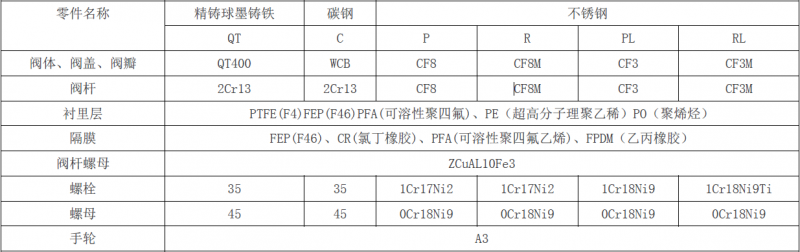

 衬氟隔膜阀主要材料表:

 衬氟隔膜阀设计标准:

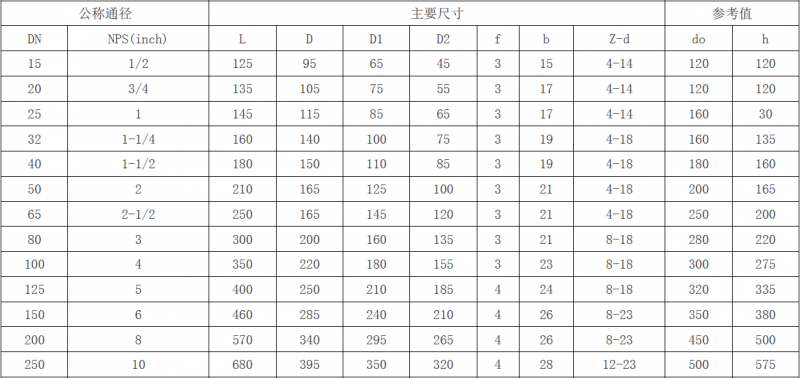

 衬氟隔膜阀外形尺寸表:
