YDF-B 圆顶阀
YDF-B 圆顶阀
主要性能特点:
1. 启闭灵活、阀芯无冲刷,圆顶阀在开关过程中,阀芯与特制的橡胶密封圈保持有0.8~1.5mm的间隙,阀芯动作时与密封圈无接触、运行阻力小、转动灵活、可靠,密封圈的使用寿命长。
2. 密封严密、性能优良,圆顶阀的密封采用特制可充气式橡胶密封圈,密封性好。
3. 选材考究、工艺科学,阀芯是圆顶阀的核心部件,根据使用工况的不同采用不同的耐磨材料,使产品具有耐磨、耐冲刷等特性。
4. 自动控制、运行可靠 圆顶阀的气动执行器采用全封闭回转推杆式直缸驱动,回转输出,性能可靠,输出扭矩大,可满足在恶劣工况条件下工作。
主要零部件材料:
主体:碳钢(WCB)
闸板:碳钢(WCB)
阀杆:不锈钢
填料:橡胶/聚四氟乙烯/编织石墨
公称通径:DN50-DN400(2"-16")
公称压力:PN6-PN16
适用温度:-29~200℃
适用介质:煤灰、煤粉、矿渣、氧化铝粉、水泥等粉状物料输送下料
技术参数
一、 用途及特点
气动圆顶阀是一种新型的快速起闭阀门,是目前燃煤电厂气力输灰系统中使用数量多、使用效果好的关键性阀门。主要应用于电力、冶金、化工、食品、制药等领域气力输送系统中的干灰、干粉物料的进料口、出料口、排气口、助吹口、排堵口及管道切换的开关控制。产品的优良性能在多年市场运作中得到充分验证,赢得广大客户的信赖。
1)启闭灵活、阀芯无冲刷 圆顶阀在开关过程中,阀芯与特制的橡胶密封圈保持有0.8~1.5mm的间隙,阀芯动作时与密封圈无接触、运行阻力小、转动灵活、可靠,密封圈的使用寿命长;阀门开启时,料口全流通无阻挡,避免了物料对阀芯的直接冲刷。
2)密封严密、性能优良 圆顶阀的密封采用特制可充气式橡胶密封圈,密封性好。当圆顶阀处于关闭状态时,橡胶密封圈充气、膨胀,紧紧包裹在球面阀芯上,形成一个非常可靠的密封环带,密封严密,从而能有效截断管道内物料的流动。
3) 选材考究、工艺科学 阀芯是圆顶阀的核心部件,根据使用工况的不同采用不同的耐磨材料,使产品具有耐磨、耐冲刷等特性;阀芯光滑坚硬的表面,保证了阀芯与橡胶密封圈的紧密接触,实现了密封的良好配置。
4)自动控制、运行可靠 圆顶阀的气动执行器采用全封闭回转推杆式直缸驱动,回转输出,性能可靠,输出扭矩大,可满足在恶劣工况条件下工作。

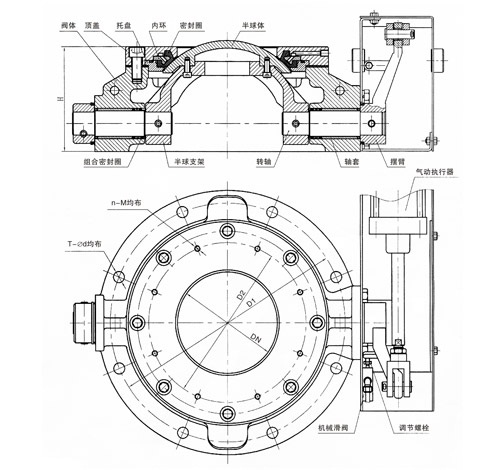

二、工作原理
气动圆顶阀 阀芯是一个球面圆顶,圆顶阀在开关过程中,阀芯与橡胶密封圈间保持有约2mm的间隙,使阀芯与橡胶密封圈可以以无接触的方式运动,目的是使阀芯与密封圈之间不产生摩擦,减少磨损。圆顶阀的气动执行元件为全封闭回转推杆式气缸,直接驱动圆顶阀转动,有效地防止了灰尘进入其中造成磨损、泄漏等现象的发生。当圆顶阀处于关闭状态时,橡胶密封圈充气,膨胀紧紧地压在球面圆顶阀芯上,从而形成一个非常可靠的密封环带,阻止了管道内物料的流动。当圆顶阀开启时,橡胶密封圈排气,圆顶阀阀芯开启,此时阀门打开。圆顶阀阀芯根据使用场合的不同,采用不同材料,表面进行不同硬化处理方式,利用阀芯光滑坚硬的表面,可保证与橡胶密封圈良好的紧密接触以保证密封的可靠。橡胶密封圈采用特种材料制成,具有耐高温、耐腐蚀、耐磨损、耐老化等特点,使用寿命长。阀门开启时,料口全流通无阻挡。该阀适用介质:气体,液体,半流体及固体粉末。
三、主要技术参数
气动圆顶阀是一种新型的快速起闭阀门,是目前燃煤电厂气力输灰系统中使用数量多、使用效果好的关键性阀门。主要应用于电力、冶金、化工、食品、制药等领域气力输送系统中的干灰、干粉物料的进料口、出料口、排气口、助吹口、排堵口及管道切换的开关控制。产品的优良性能在多年市场运作中得到充分验证,赢得广大客户的信赖。
1)启闭灵活、阀芯无冲刷 圆顶阀在开关过程中,阀芯与特制的橡胶密封圈保持有0.8~1.5mm的间隙,阀芯动作时与密封圈无接触、运行阻力小、转动灵活、可靠,密封圈的使用寿命长;阀门开启时,料口全流通无阻挡,避免了物料对阀芯的直接冲刷。
2)密封严密、性能优良 圆顶阀的密封采用特制可充气式橡胶密封圈,密封性好。当圆顶阀处于关闭状态时,橡胶密封圈充气、膨胀,紧紧包裹在球面阀芯上,形成一个非常可靠的密封环带,密封严密,从而能有效截断管道内物料的流动。
3) 选材考究、工艺科学 阀芯是圆顶阀的核心部件,根据使用工况的不同采用不同的耐磨材料,使产品具有耐磨、耐冲刷等特性;阀芯光滑坚硬的表面,保证了阀芯与橡胶密封圈的紧密接触,实现了密封的良好配置。
4)自动控制、运行可靠 圆顶阀的气动执行器采用全封闭回转推杆式直缸驱动,回转输出,性能可靠,输出扭矩大,可满足在恶劣工况条件下工作。
二、工作原理
气动圆顶阀
三、主要技术参数
公称通径DN mm |
50 |
80 |
100 |
150 |
200 |
250 |
300 |
|
工作压力MPa |
≤1.0 |
|||||||
工作温度℃ |
≤200 |
|||||||
控制气源 |
压力MPa |
0.4~0.6 |
||||||
耗气量L/次 |
1~3 |
|||||||
适用介质 |
颗粒、干灰、干粉物料等 |
四、注意事项
五、主要零部件材料
主要部件 |
材质 |
备注 |
阀 体 |
铸钢 |
|
阀 芯 |
42CrMo 合金钢 |
表面镀铬硬化处理 |
密封圈 |
特制橡胶 |
耐磨、耐高温、耐腐蚀 |
轴 套 |
耐磨无油轴承 |
|
订货须知:
尊敬的用户您好:如果在您确定要使用之前,请一定要与我们的销售人员核对好以下几点的产品参数。
一、1,产品名称与型号,2,阀门的口径,3,阀门使用的管道压力,4,阀门的主体材质,5工况的使用温度,是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定型号,请按相关型号直接向我们销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的阳一阀门技术人员免费为您审核把关。
