H142液位控制阀
H142液位控制阀
H142X水位控制阀适用于工矿企业、民用建筑中各种水箱(池)、水塔的自动供水系统。并可用作常压锅炉循环供水控制阀。
一、工作原理
当水池或水塔内水位下降，浮球阀开启排水时，进水管内有压水将阀内活塞托起，密封而打开，阀门即开启供水，当水位上升到控制阀时，浮球阀关闭，活塞下移将密封面封闭，阀门即停止供水。
二、性能特点
1．运用液压原理控制，结构新颖合理。
2．工作平稳可靠。在规定的使用压力范围内可保证无水锤冲击。
3．重量轻，体积小。
4. 安装维修方便。
技术参数
一、工作原理:
当水池或水塔内水位下降，浮球阀开启排水时，进水管内有压水将阀内活塞托起，密封而打开，阀门即开启供水，当水位上升到控制阀时，浮球阀关闭，活塞下移将密封面封闭，阀门即停止供水。
二、技术参数：
使用介质：浩净水
使用压力：Hl42x 4T A、Hl42x一4一A：0 05MPa～0 4MPa
H142X 10—A：O 05MPa～1MPa
介质温度：≤60℃
使用压力：Hl42x 4T A、Hl42x一4一A：0 05MPa～0 4MPa
H142X 10—A：O 05MPa～1MPa
介质温度：≤60℃
三、性能特点：
1．运用液压原理控制，结构新颖合理。
2．工作平稳可靠。在规定的使用压力范围内可保证无水锤冲击。
3．重量轻，体积小。
4安装维修方便。
2．工作平稳可靠。在规定的使用压力范围内可保证无水锤冲击。
3．重量轻，体积小。
4安装维修方便。
四、结构示意图：
1阀盖；2螺栓：3 0型密封圈；4阀体；5．螺母；
6压盖；7密封圈；8压盖2：9活塞杆；l0阀瓣
11．密封垫；12导向压盖；13螺母
6压盖；7密封圈；8压盖2：9活塞杆；l0阀瓣
11．密封垫；12导向压盖；13螺母
五、安装形式及注意事项:
将该阀垂直固定在进水管上，然后将控制管、截止阀和浮球阀连接旋紧在该阀上即可。该阀进水管和出水管连接法兰Hl42x一4T—A为0 6MPa标准法兰；Hl42x 10—A为IMPa标准法兰。进水管直径应大于或等于阀门公称通径，出水口应低于浮球阀。浮球阀安装应距离水管一米以上；为防止虹吸倒流，水箱内出口管出水口应略高于控制水位。为防止噪声及水位波动，出水口应设置消能筒。使用时，截止阀应全开，如同一水池安装二只以上阀则应保持同一水平面。因主阀关闭要滞后浮球阀关l才j约30～50秒，故水箱要有足够的空余容积，以防溢水。 为防止杂质、砂粒进入阀内引起工作失灵，阀前应装过滤器。
如安装在地下室水池，则应在地下泵房安装报警装置。
本产品只提供液压阀和浮球阀，其余设备均由用户另购或自制。
如安装在地下室水池，则应在地下泵房安装报警装置。
本产品只提供液压阀和浮球阀，其余设备均由用户另购或自制。

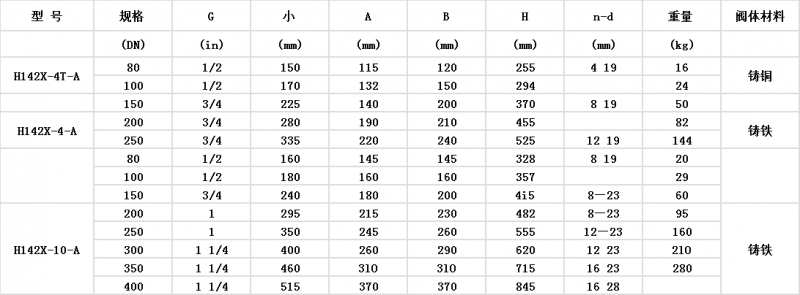

六、结构和安装尺寸：
