SD16 篮式过滤器


SD16 篮式过滤器
 篮式过滤器主要由接管、主管、滤篮、法兰、法兰盖及紧固件等组成,当流体通过主管进入滤篮后,固体杂质颗粒被阻挡在滤篮内,而洁净的流体通过滤篮由滤器出口排出。当需要清洗时,旋开主管底部螺塞,排净流体,拆卸法兰盖,取出滤篮。清洗后重新装入即可。因此,使用维护方便。

篮式过滤器是除去液体中含有少量固形物的小型设备,可保护压缩机、泵和其它设备及仪表等正常工作;也是提高产品纯度、净化气体的小型设备。因此,广泛应用于石油、化工、化纤、医药、食品等工业。




技术参数

产品说明
篮式过滤器主要由接管、主管、滤篮、法兰、法兰盖及紧固件等组成,当流体通过主管进入滤篮后,固体杂质颗粒被阻挡在滤篮内,而洁净的流体通过滤篮由滤器出口排出。当需要清洗时,旋开主管底部螺塞,排净流体,拆卸法兰盖,取出滤篮。清洗后重新装入即可。因此,使用维护方便。
篮式过滤器是除去液体中含有少量固形物的小型设备,可保护压缩机、泵和其它设备及仪表等正常工作;也是提高产品纯度、净化气体的小型设备。因此,广泛应用于石油、化工、化纤、医药、食品等工业。
产品性能参数
篮式过滤器主要性能参数
型号
PN
工作压力/kg
适用温度/
适用介质
SD16C-J16
16
1.6
-29~425
水、油品、蒸汽等
SD16C-J25
25
2.5
SD16C-J40
40
4.0
SD16S-J20
20
2.0
SD16S-J50
50
5.0
SD26C-J16
16
1.6
SD26C-J25
25
2.5
SD26C-J40
40
4.0
SD26C-J20
20
2.0
SD26C-J50
50
5.0
产品零部件材料
篮式过滤器零部件材料
型号
阀体材料
SD16C-J16
WCB、CF8、CF8M、CF3、CF3M
SD16C-J25
SD16C-J40
SD16S-J20
SD16S-J50
SD26C-J16
SD26C-J25
SD26C-J40
SD26C-J20
SD26C-J50

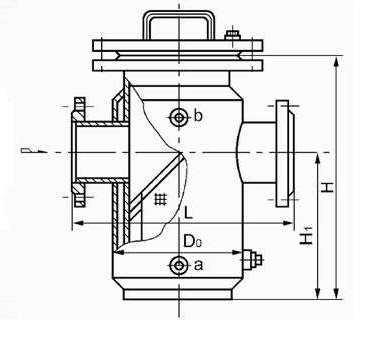

产品外形及结构尺寸
SD16CSD16S 篮式过滤器主要外形及结构尺寸(mm
DN
L
H
H1
H2
ø
有效过滤面积/m2
重量/kg
25
220
480
160
260
76
0.003619
13.8
32
220
495
160
270
76
0.003619
16.5
40
280
550
180
300
114
0.005718
19
50
280
550
180
300
114
0.005718
23
65
330
650
220
350
140
0.009613
39
80
340
740
260
400
168
0.01539
52
100
420
880
310
470
219
0.02464
82
150
500
1175
430
620
273
0.04866
208
200
560
1540
530
780
325
0.07858
245
250
660
1890
640
930
426
0.12065
280
300
750
2130
840
1200
478
0.16537
390
产品外形及结构尺寸
SD26C 篮式过滤器主要外形及结构尺寸(mm
DN
L
H
H1
H2
ø
有效过滤面积/m2
重量/kg
200
560
1875
540
230
325
0.07858
303
250
660
2170
650
270
426
0.12065
439
300
750
2690
860
320
480
0.16537
576
350
800
3085
1010
370
500
0.2225
833
400
840
3445
1150
400
550
0.2916
839
450
960
3810
1310
440
600
0.3642
978
500
1080
4145
1440
470
700
0.4587
1444
