300X缓闭止回阀
300X缓闭止回阀
300X缓闭止回阀由主阀、单向阀、针阀、球阀、微形过滤器和压力表组成水力控制接管系统。利用水力自动操作，可使主阀得到的开启或关闭速度。防止水锺水击的产生，以达到缓闭消声的效果。
本产品利用水力自力控制，不需要其它装置和能源，保养简便，开启及缓闭平稳。
本系列阀门产品广泛用于高层建筑、生活区等供水管网系统及城市供水工程。
技术参数
【产品用途】
300X（HH741X）型 PN10~PN25 缓闭式止回阀具有开启和关闭速度调控的逆止功能，阀门安装后能有效控制水泵在启动与停止运转时会自动调节到开启与关闭的速度。适用于矿企业、高层建筑由水泵直接给排水系统中，减小水锤及水击现象产生，以达到安全关闭的效果。
【性能参数】
|
型号
|
HH741X-10
|
HH741X-16
|
HH741X-25
|
|
|
工作压力（MPa）
|
1.0
|
1.6
|
2.5
|
|
|
适用温度（℃）
|
0～80
|
|||
|
适用介质
|
水
|
|||
|
材料
|
阀体、阀盖
|
铸铁
|
||
|
阀杆
|
铬不锈钢
|
|||
|
阀座、阀盘
|
青铜
|
|||
|
膜片
|
丁晴橡胶
|
|||
主要外形和连接尺寸
|
公称口径 |
主要外形尺寸和连接尺寸（mm） | |||||
| L | W | W1 | H | H1 | F | |
| BY200X-10 BY200X-16 BY200X-25 | ||||||
| 20 | 180 | 282 | 220 | 172 | 106 | 116 |
| 25 | 180 | 282 | 220 | 172 | 106 | 116 |
| 32 | 180 | 282 | 220 | 172 | 106 | 116 |
| 40 | 240 | 320 | 210 | 265 | 210 | 170 |
| 50 | 240 | 320 | 210 | 265 | 210 | 170 |
| 65 | 250 | 330 | 215 | 310 | 215 | 180 |
| 80 | 285 | 350 | 220 | 350 | 245 | 210 |
| 100 | 360 | 410 | 230 | 460 | 305 | 275 |
| 125 | 400 | 420 | 245 | 520 | 365 | 310 |
| 150 | 455 | 430 | 260 | 570 | 415 | 355 |
| 200 | 585 | 440 | 280 | 695 | 510 | 460 |
| 250 | 650 | 450 | 300 | 780 | 560 | 500 |
| 300 | 800 | 460 | 320 | 905 | 658 | 580 |
| 350 | 860 | 470 | 340 | 1025 | 696 | 640 |
| 400 | 960 | 480 | 360 | 1080 | 735 | 715 |
| 450 | 1075 | 530 | 395 | 1030 | 610 | 780 |
| 500 | 1075 | 580 | 420 | 1135 | 665 | 830 |
| 600 | 1230 | 600 | 445 | 1270 | 725 | 920 |
| 700 | 1650 | 730 | 495 | 1460 | 865 | 980 |
| 800 | 1750 | 830 | 530 | 1640 | 925 | 1050 |

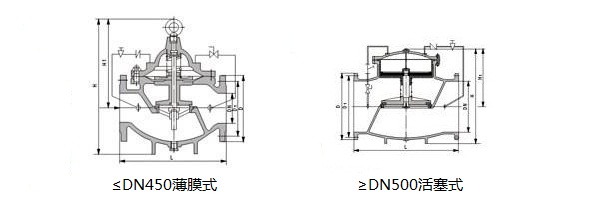

【结构图片】
