HH46/48/49X微阻缓闭止回阀
HH46/48/49X微阻缓闭止回阀
微阻缓闭止回阀又称逆止阀，其作用是防止管路中的介质倒流。启闭件靠介质流动和力量自行开启或关闭，以防止介质倒流的阀门叫止回阀。止回阀属于自动阀类，主要用于介质单向流动的管道上，只允许介质向一个方向流动，以防止发生事故。适用于清净介质，不宜用于含有固体颗粒和粘度较大的介质。
特点
该阀主要由阀体、阀盖、阀板、平衡砣、活塞和调节阀组成，用于给排水管道，安装在水泵出口处用来防止介质逆流和消防破坏性水锤。具有阀瓣轻、开度大、节电效果显著、流体阻力小、水锤消除结构 合理、密封性能可靠、耐磨损、使用寿命长、运行平稳、无振动、无噪音等优点。
适用介质：水、油、海水、污水
适用温度：0~80℃（如需要，可达200℃）
结构特点
1、结构长度短，其结构长度只有传统法兰止回阀的1/4~1/8
2、体积小、重量轻、其重量只有传统微阻缓闭止回阀的1/4~1/20
3、阀瓣关闭快速，水锤压力小
4、水平或垂直管道均可使用，安装方便
5、流道通畅、流体阻力小
6、动作灵敏、密封性能好
7、阀瓣行程短、关阀冲击力小
8、整体结构、简单紧凑、造型美观
9、使用寿命长、可靠性高
技术参数
|
产品名称：
|
微阻缓闭双瓣止回阀
|
产品型号：
|
HH46 、HDH48X、HH49X
|
|
驱动方式：
|
手动
|
连接形式：
|
法兰
|
|
结构形式：
|
旋启式
|
密封材料：
|
橡胶
|
|
压力范围：
|
1.0～2.5MPa
|
公称通径：
|
DN40-DN1200
|
|
常用材质：
|
碳钢、不锈钢
|
技术咨询：
|
021-57472229
|
一、HH46型微阻缓闭双瓣止回阀介绍
本厂生产的HH46型微阻缓闭双瓣止回阀系列产品可用在清水、污水、海水等介质的排水管道上，既能防止介质的倒流叉能有效地限制破坏性水锤保证管线的使用安全。蝶式缓冲止回阀具有结构新颖、体积小、重量轻、流体阻力小、密封可靠、启闭平稳、耐磨损、使用寿命长油压、缓闭不受介质影响+有较好节能效果等特点。
二、HH46型微阻缓闭双瓣止回阀主要零件材料
|
零件名称
|
阀体
|
阀瓣
|
阀杆、油 |
弹 簧
|
阀 座
|
|
材 料
|
铸铁、铸钢
|
碳钢
|
不锈钢
|
不锈钢
|
丁腈橡胶
|
三、HH46型微阻缓闭双瓣止回阀主要技术参数
|
型号
|
公称 |
强度试验压力
|
密封 |
适用 |
适用 |
缓闭 |
|
HH46X |
1.0
|
1.5
|
1.1
|
≤80
|
清水 |
≤60秒
|
|
1.6
|
2.4
|
1.76
|
||||
|
2.5
|
3.75
|
2.75
|

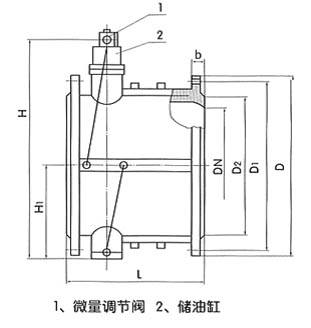

四、HH46型微阻缓闭双瓣止回阀主要外形尺寸(法兰连接尺寸：按JB/T79—94)
|
公称压力
|
公称通径
|
尺 寸fmm)
|
||
|
L
|
H
|
H1
|
||
|
1.0 |
40
|
140
|
200
|
88
|
|
50
|
150
|
215
|
98
|
|
|
65
|
170
|
225
|
108
|
|
|
80
|
180
|
235
|
118
|
|
|
100
|
190
|
280
|
130
|
|
|
125
|
200
|
290
|
148
|
|
|
150
|
210
|
310
|
172
|
|
|
200
|
230
|
350
|
210
|
|
|
250
|
250
|
415
|
240
|
|
|
300
|
270
|
450
|
264
|
|
|
公称压力
|
公称通径
|
尺 寸(mm)
|
||
|
L
|
H
|
H1
|
||
|
1.0 |
350
|
290
|
480
|
297
|
|
400
|
310
|
550
|
324
|
|
|
450
|
330
|
585
|
351
|
|
|
500
|
350
|
640
|
379
|
|
|
600
|
390
|
720
|
434
|
|
|
700
|
430
|
780
|
491
|
|
|
800
|
470
|
840
|
549
|
|
|
900
|
510
|
990
|
600
|
|
|
1000
|
550
|
1050
|
655
|
|
|
1200
|
630
|
1210
|
770
|
|
