美标蝶阀
技术参数
产品用途
不锈钢法兰蝶阀广泛的应用于水利工程、自来水、电力循环水、石油、化工等工业管道上作截断介质流动。
产品特点
1、蝶阀为双向承压，双向金属密封，特殊的结构形式可任意调整密封比压，采用偏心S形锥形阀座密封面，使密封面不易损坏，提高阀门的使用寿命。
2、操作扭矩较小，转90度启闭，轻便迅速。
3、流阻小，具有良好的水力特性，流量特性近似倾斜直线 ，节能效果好，双向密封对水流无方向要求。
4、密封可靠，启闭寿命达数25000次以上。
5、阀板采用符合流体力学性能的双平板桁架式多流道设计。
执行标准
设计制造标准：GB/T 12238-2008、JB/T8527-1997
结构长度标准：GB/T 12221-2005
连接法兰标准：GB/T 9113
压力温度等级：GB/T 12224-2005
试验检验标准：GB/T 13927-2008
性能参数
|
型号 |
D343H-10P |
D343H-10R |
|
|
D343H-16P |
D343H-16R |
||
|
D343H-25P |
D343H-25R |
||
|
D343H-40P |
D343H-40R |
||
|
工作压力（MPa） |
|||
|
适用温度（℃） |
≤200 |
||
|
适用介质 |
硝酸类介质 |
醋酸类介质 |
|
|
材料 |
阀体、蝶板 |
CF8/304 |
CF3M/316L |
|
阀杆 |
304 |
316L |
|
|
阀体密封面 |
－ |
－ |
|
|
蝶板密封面 |
304＋PTFE |
304＋PTFE |
|
|
填料 |
PTFE |
PTFE |
|

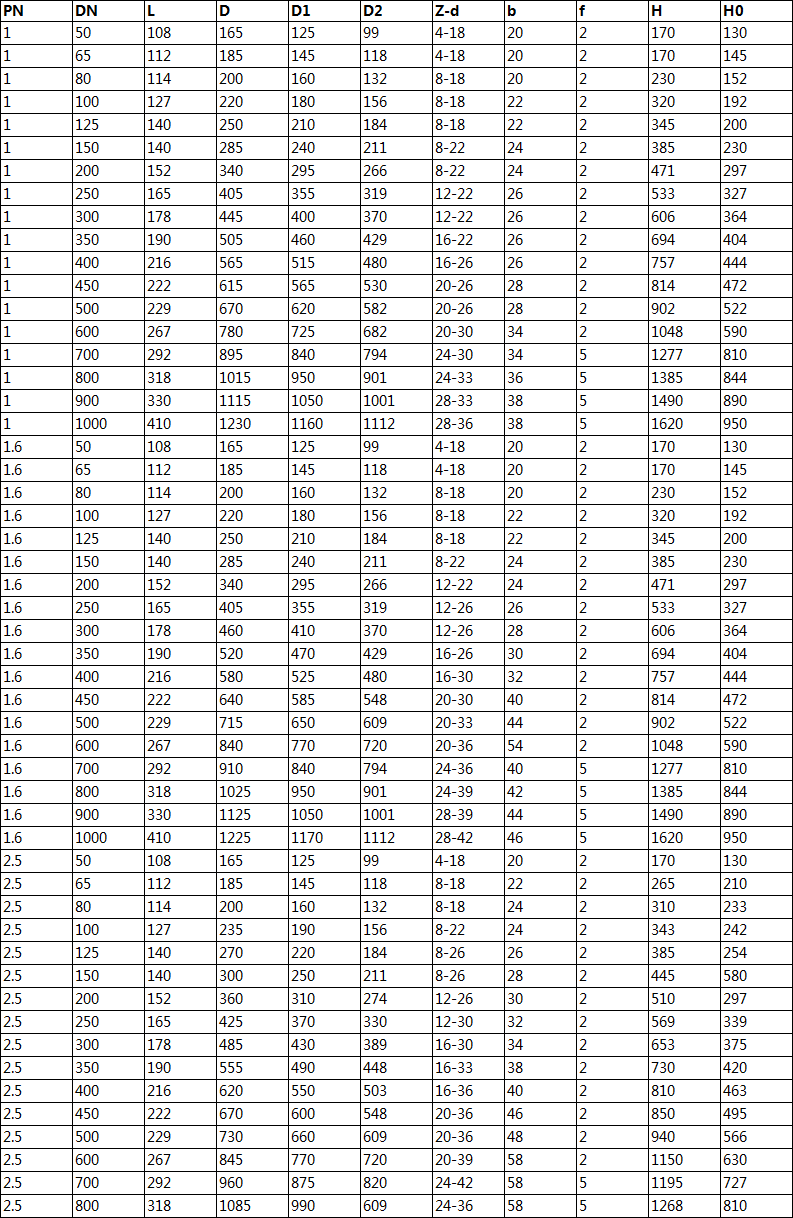

主要外形和连接尺寸
