US41H 不锈钢法兰柱塞阀


US41H 不锈钢法兰柱塞阀
柱塞阀的密封是由精密磨削及抛光处理后的柱塞和在堆焊后的硬阀座面组成。柱塞经粗加工后分别进行渗碳、高频淬火及渗氮等化学处理,硬度可高达HRC58—64。柱塞阀的上密封圈采用新型无毒金属材料,具有耐压、耐磨及自润滑的功能,密封可靠。




技术参数

铸钢法兰柱塞阀U41H-16C构特点:
柱塞阀是由阀体、阀盖、阀杆、柱塞、孔架、密环、手轮等零件组成(如图)。当手轮旋转时,通过阀杆带动柱塞在孔架中间上下往复运动来完成阀门的开启与关闭功能。
在阀门中柱塞与密封环间配合,通过调节压盖中法兰螺栓,使密封环压缩所产生的侧向力与阀体中孔面及柱塞外圆密封,从而保证了阀门的密封性,杜绝了内泄漏,同时阀门开启矩小,能实现阀门的迅速开启和关闭。
由于密封环采用回弹性强,耐磨性高的无毒新型密封材料,具有经受长期高温、高压而不丧失弹性,所以密封性能可靠。

铸钢法兰柱塞阀U41H-16C主要零件的材料说明:
铸钢
铸铁
不锈钢
含钼不锈钢
WCB
HT200
CF8(316)
CF8M(316)
柱塞阀的密封圈材料:
上密封圈材料
下密封圈材料

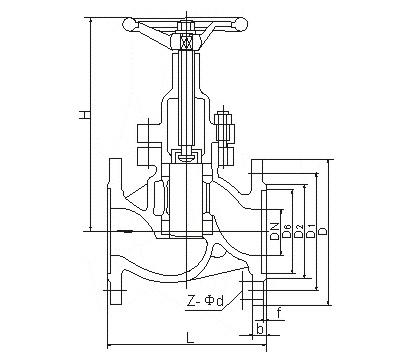

铸钢法兰柱塞阀U41H-16C主要外形尺寸:

1.6MPa U41SM-16Z U41SM-16C U41SM-16P/R

公称通径DN(mm)
15
20
25
32
40
50
65
80
100
125
150
200
250
主要外形尺寸及连接尺寸(mm)
L
130
150
160
180
200
230
290
310
350
400
480
600
650
D
95
105
115
135
145
160
180
195
215
245
280
335
405
D1
65
75
85
100
110
125
145
160
180
210
240
295
355
D2
45
55
65
78
85
100
120
135
155
185
210
265
320
b
14
14
14
16
16
16
18
20
20
22
24
26
30
Z-φd
4-φ14
4-φ14
4-φ14
4-φ18
4-φ18
4-φ18
8-φ18
8-φ18
8-φ18
8-φ18
8-φ23
12-φ23
12-φ30
H
133
140
165
180
200
226
267
300
340
388
410
498
580
重量
kg
3.6
4.5
6
8.8
12
16
22
30
42
62
88
155
240

2.5MPa U41SM-25 U41SM-25P U41SM-25R

公称通径DN(mm)
15
20
25
32
40
50
65
80
100
125
150
200
250
主要外形尺寸及连接尺寸(mm)
L
130
150
160
180
200
230
290
310
350
400
480
600
650
D
95
105
115
135
145
160
180
195
230
270
300
360
425
D1
65
75
85
100
110
125
145
160
190
220
250
310
370
D2
45
55
65
78
85
100
120
135
160
188
218
278
332
b
16
16
16
18
18
20
22
22
24
28
30
34
36
Z-φd
4-φ14
4-φ14
4-φ14
4-φ18
4-φ18
4-φ18
8-φ18
8-φ18
8-φ23
8-φ25
8-φ25
12-φ25
12-φ30
H
133
140
165
180
200
230
230
300
340
388
410
498
580
重量
kg
3.6
4.5
6
8.8
12
16
22
30
42
70
95
180
260
