气动三通调节阀
气动三通调节阀
ZJHX（Q）气动三通调节阀有合流调节阀和分流调节阀两种结构形式。阀芯结构采用圆筒薄壁窗口，并采用阀芯侧面导向,三通阀在某些场合可以替代两个二通阀和一个三通接管而等到广泛应用常用于热交换器的两相调节，也可用于简单的配比调节。公称通径和压差较小时，合流阀可用于分流场合，可互换使用，但公称通径大于80mm和压。差较大的分流场合，不能互换使用。
ZJHQ、ZJHX气动薄膜三通调节阀采用圆筒型薄壁窗口形阀芯导向，不同于柱塞形阀芯的衬套导向。配用多弹簧执行机构，具有结构简单、重量轻、体积小、拆装方便等优点。广泛应用于控制气体、液体等介质的工艺参加如压力、流量、温度、液位保持在给定值。适合于把一种流体通过三通阀分成二路流出或理把两种流体经三通阀合并成一种流体的场合。
本系列产品有三通合流及三通分流两种。公称压力有PN16、40、64；公称通径范围DN25—300。适用流体温度由-60℃至+450℃。泄漏量标准为Ⅳ级。流量特性有直线、抛物线两种。
技术参数
ZJHX(Q)气动薄膜三通调节阀 主要技术参数和性能

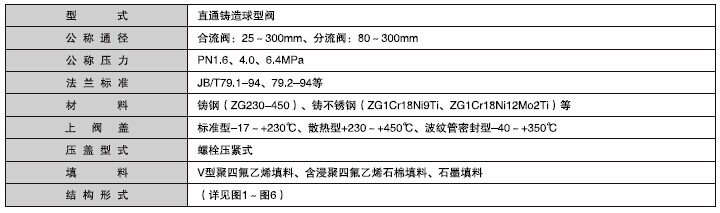

ZJHX(Q)气动薄膜三通调节阀 阀体
ZJHX(Q)气动薄膜三通调节阀 阀内件

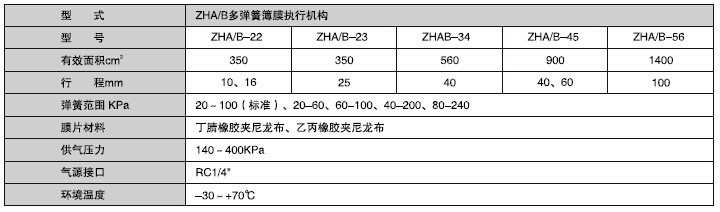

ZJHX(Q)气动薄膜三通调节阀 执行机构
ZJHX(Q)气动薄膜三通调节阀 阀作用型式
气关式（B）－失气时阀位开(FO)、气开式（K）－失气时阀位关（FC）
ZJHX(Q)气动薄膜三通调节阀 附件
定位器：HEP定位器（标配）、日本SMC IP8000定位器、德国西门子定位器、美国FISHER费希尔定位器、韩国YTC定位器
空气过滤减压阀：KZ03(标配）、SMC减压阀AW20、YT200
保位阀、行程开关、阀位传送器、手轮机构、气动加速器等

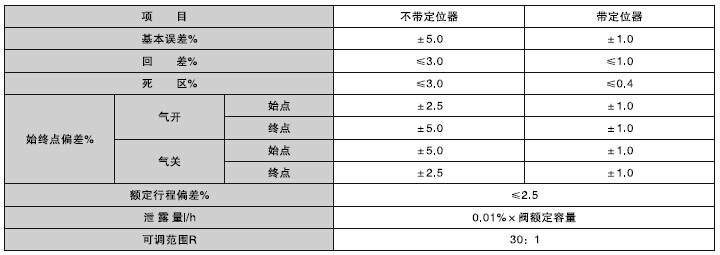

ZJHX(Q)气动薄膜三通调节阀 性能

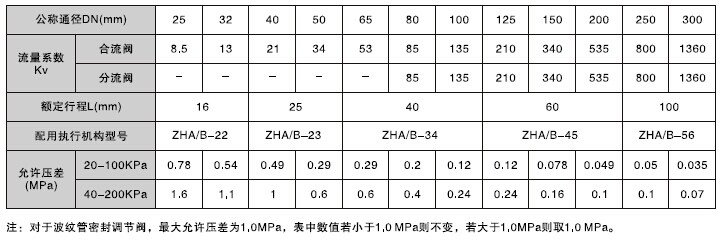

ZJHX(Q)气动薄膜三通调节阀 额定流量系数KV、额定行程、配用执行机构型号、允许压差
