Q41B 氨用球阀


Q41B 氨用球阀
Q41B氨用球阀是一种安全可靠,性能优良的多密封氨用球阀,在阀体材料上选用耐腐蚀钢(碳素钢添加耐蚀合金元素);球体选用304;阀杆2Cr13;密封聚四氟乙烯,耐温≤80℃,密封巴氏合金,耐温≤150℃;阀体全部采用精铸,防止阀门耐腐蚀性能差、壳体易穿孔的缺点。主要适用于冷冻、制冷、化工、石油、食品、冶炼、液化气等单位的液氨和气氨使用。




技术参数

 Q41B氨用球阀产品概述:
氨用球阀在阀体材料上选用耐腐蚀钢(碳素钢添加耐蚀合金元素),可耐燃气、液氨腐蚀,低温可至-40℃-+120℃。阀体全部采用精铸,防止阀门耐腐蚀性能差、壳体易穿孔的缺点。主要适用于冷冻、制冷、化工、石油、食品、冶炼、液化气等单位使用。
氨用球阀工作原理:
氨用球阀与普法兰式球阀相同。启闭件为一个球体,利用球体绕阀杆的轴线旋转90度实现开启和关闭的目的。主要由阀体、球体、阀座、阀杆、手柄等部件组成。Q41B氨用球阀采用铸钢二段法兰式,由右阀体与左阀体组合为一体。左阀体为法兰管形与左阀体碗面相配,内部各置配一阀座密封圈,在它们之间夹紧一个球体,球体上有通孔,通孔的直径等于管道的内径。
氨用球阀产品特点:
1、本阀结构简单,密封可靠,维修方便,密封面与球面常在闭合状态,不易被介质冲蚀,易于操作和维修。
2、适用于水、溶剂、酸和天然气等一般工作介质,而且还适用于工作条件恶劣的介质,如氧气、过氧化氢、甲烷和乙烯等,在各行业得到广泛的应用。
3、易实现快速启闭,在管道上起到切断、分配和改变介质流动的作用。
4、结构紧凑,设计合理,通道流畅耐性好,流阻系数小。
氨用球阀的使用方法:
(1)按使用要求的不同,氨气减压阀有许多规格。进口压力大多为,最低进口压力不小于出口压力的2.5倍。出口压力规格较多,一般为,出口压力为。
(2)安装氨气球阀时应确定其连接规格是否与和使用系统的接头相一致。氨气球阀采用半球面连接,靠旋紧螺母使二者完全吻合。因此,在使用时应保持两个半球面的光洁,以确保良好的气密效果。安装前可用高压气体吹除灰尘。必要时也可用聚四氟乙烯等材料作垫圈。
(3)氨气球阀应严禁接触油脂,以免发生火警事故。
(4)停止工作时,应将减压阀中余气放净,然后拧松调节螺杆以免弹性元件长久受压变形。
(5)氨气球阀应避免撞击振动,不可与腐蚀性物质相接触。
    这些氨气阀门的使用方法及注意事项与氨气阀门基本相同。但是,还应该指出:专用氨气阀门一般不用于其它气体。为了防止误用,有些氨气阀与钢瓶之间采用特殊连接口。例如氢气和丙烷均采用左牙螺纹,也称反向螺纹,安装时应特别注意。
型号
通径(DN)
主要外形尺寸(mm)
阀体材料

适用温度
(℃)

适用介质
L
H
D
D1
d-z
W
Q41B-16
15
130
76
95
65
14-4
130

铸 钢
不锈钢

≤150
氨、氨液
20
150
82
105
75
14-4
130
-
25
160
94
115
85
14-4
160
-
32
165
103
135
100
18-4
160
-
-
-
-
40
180
155
145
110
18-4
230
-
-
-
-
50
200
160
160
125
18-4
230
-
-
-
-
65
220
177
180
145
18-4
400
-
-
-
-
80
250
215
195
160
18-8
400
-
-
-
-
100
280
245
215
180
18-8
700
-
-
-
-
125
320
260
245
210
18-8
1100
-
-
-
-
150
360
270
280
240
23-8
1100
-
-
-
-
200
400
370
335
295
23-12
1500
-
-
-
-
250
533
-
405
355
25-12
-
-
-
-
-
300
610
-
460
410
25-12
-
-
-
-
Q41B-25
15
130
76
95
65
14-4
130
-
-
-
20
150
82
105
75
14-4
130
-
-
-
-
25
160
94
115
85
14-4
160
-
-
-
-
32
165
153
135
100
18-4
160
-
-
-
-
40
180
162
145
110
18-4
230
-
-
-
-
50
200
175
160
125
18-4
230
-
-
-
-
65
220
190
180
145
18-8
400
-
-
-
-
80
250
215
195
160
18-8
400
-
-
-
-
100
260
245
215
180
18-8
700
-
-
-
-
125
320
260
245
210
23-8
1100
-
-
-
-
150
360
275
280
240
23-8
1100
-
-
-
-
200
400
-
335
295
23-12
-
-
-
-
-
250
568
-
425
370
30-12
-
-
-
-
-
300
648
-
485
430
30-16
-
-
-
-
Q41B-40
15
130
103
95
65
14-4
130
-
-
-
20
150
112
105
75
14-4
130
-
-
-
-
25
160
123
115
85
14-4
160
-
-
-
-
32
180
150
135
100
18-4
160
-
-
-
-
40
200
165
145
110
18-4
230
-
-
-
-
50
220
172
160
125
18-4
230
-
-
-
-
65
250
197
180
145
18-8
400
-
-
-
-
80
280
222
195
160
18-8
400
-
-
-
-
100
320
236
230
190
23-8
700
-
-
-
-
125
400
236
270
220
25-8
1100
-
-
-
-
150
403
295
300
250
25-8
1500
-
-
-
-
200
550
375
320
30-12
1500
-
-
-
-
250
787
-
470
400
41-12
-
-
-
-
-
300
838
-
530
460
41-16
-
-
-
-

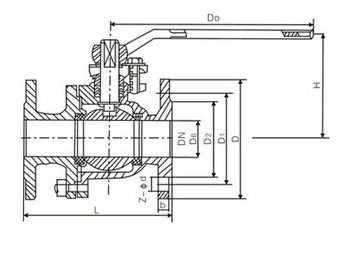

Q41B氨用球阀结构图:
timg (1)
