偏心半球阀是一种新型的球阀类别，它有着自身结构特性，如开关无摩擦，密封不易磨损，启闭力矩小。这样可减小所配执行器的规格。配以多回转电动执行机构，可实现对介质的调节和严密切断。广泛适用于石油、化工、城市给排水等要求严格切断的工况。
技术参数
【阀门用途】
偏心半球阀也叫C型球阀是靠旋转半球来使阀门畅通或闭塞。其开关轻便，体积小，可以做成很大口径，密封可靠，结构简单，维修方便，密封面与球面常在闭合状态，不易被介质冲蚀。广泛适用于石油、化工、城市给排水等要求严格密封的工况。
阀门型号：上装偏心半球阀系列型号有DYQ340H、DYQ340Y、DYQ340F；侧装偏心半球阀系列型号有PQ640H、PQ640Y、PY640F。
【阀门特点】
1.偏心半球阀流体阻力小，其阻力系数与同长度的管段相等;
2.结构简单、体积小、重量轻;
3.紧密可靠，目前球阀的密封面材料广泛使用塑料、密封性好，在真空系统中也已广泛使用;
4.偏心结构设计，阀门打开时迅速脱离阀座，减少摩擦，提高寿命;
5.维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便;
6.偏心半球阀在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀;
7.适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用。
【执行标准】
设计规范： API 6D API 608 BS 5351 GB/T12237
结构长度： ASME B16.10 GB/T12221
法兰连接： ASME B16.5 GB/T9113
试验与检验：GB/T 13927 API 598 API 6D
【性能参数】
|
工作压力(MPa)
|
1.6~10.0 (Calss150-Calss600) |
|
|
口径(mm)
|
DN15-DN1200 1/2″-48″ |
|
|
适用介质
|
水、油、气、醋酸类、硝酸类等其他介质
|
|
|
材料
|
阀体
|
WCB CF8 CF8M CF3 CF3M |
|
球体
|
WCB CF8 CF8M CF3 CF3M |
|
|
阀杆
|
2Cr13 F304 F316 F304L F316L |
|
|
密封面
|
PTFE RPTFE PEEK 司太立合金 碳化钨 |
|
|
填料
|
柔性石墨
|
|
【结构示意图】

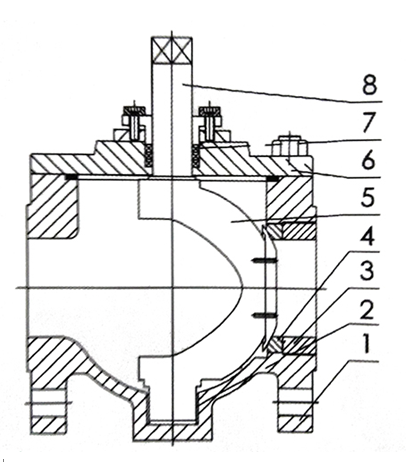

图中数字注释：1表示阀体，2表示压紧圈。3表示轴套，4表示阀座，5表示球冠，6表示阀盖，7表示填料，8表示偏心轴。
【主要外形尺寸】
1.6MPa公称压力下的偏心半球阀外形尺寸：
|
DN
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
450
|
500
|
600
|
|
L
|
178
|
190
|
203
|
229
|
254
|
267
|
292
|
330
|
356
|
381
|
406
|
432
|
457
|
509
|
|
H
|
242
|
269
|
292
|
330
|
345
|
370
|
405
|
480
|
520
|
570
|
630
|
695
|
740
|
860
|
|
D
|
165
|
185
|
200
|
220
|
250
|
285
|
340
|
405
|
460
|
520
|
580
|
640
|
715
|
840
|
|
D1
|
125
|
145
|
160
|
180
|
210
|
240
|
295
|
355
|
410
|
470
|
525
|
585
|
650
|
770
|
|
D2
|
99
|
118
|
132
|
156
|
184
|
211
|
266
|
319
|
370
|
429
|
480
|
54
|
609
|
720
|
|
C
|
20
|
20
|
20
|
22
|
22
|
24
|
24
|
26
|
28
|
30
|
32
|
34
|
36
|
38
|
2.5MPa公称压力下的偏心半球阀外形尺寸：
|
DN
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
450
|
500
|
600
|
|
L
|
178
|
190
|
203
|
229
|
254
|
267
|
292
|
330
|
356
|
381
|
406
|
432
|
457
|
508
|
|
H
|
242
|
269
|
292
|
330
|
345
|
370
|
405
|
480
|
520
|
570
|
630
|
695
|
740
|
860
|
|
D
|
165
|
185
|
200
|
235
|
270
|
300
|
360
|
425
|
485
|
555
|
620
|
670
|
730
|
845
|
|
D1
|
125
|
145
|
160
|
190
|
220
|
250
|
310
|
370
|
430
|
490
|
550
|
600
|
660
|
770
|
|
D2
|
99
|
118
|
132
|
156
|
184
|
211
|
274
|
330
|
389
|
448
|
503
|
548
|
609
|
720
|
|
C
|
20
|
22
|
24
|
24
|
26
|
28
|
30
|
32
|
34
|
38
|
40
|
42
|
44
|
46
|
