自力式微压调节阀
自力式微压调节阀
产品性能

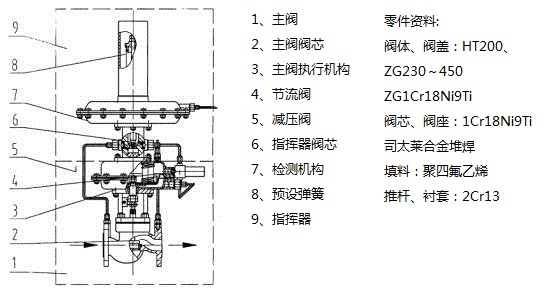

ZZYVP型带指挥器操作式自力式压力调节阀(又称氮封阀)无需外加能源,利用被调介质自身能量为动力源,引入压力阀的指挥器以控制压力阀的阀芯位置,改变流经阀门的介质流量,使阀门后端压力(B型)或前端压力(K型)保持恒定。ZZYVP主要用在阀前压力较高(0.2-0.8Mpa)而阀后力很低(0.5-100Kpa),例如50mmH20(水柱)的场合,ZZYP-16KII 只用在泄氮装置上.并且与供氮装置配套使用。单独使用时请用ZZVP阀代替。
1.气体减压
1.气体减压
如阀前0.2-0.8MPa(高于0.8Mpa时阀前面应加减压阀),阀后0.5-100Kpa。

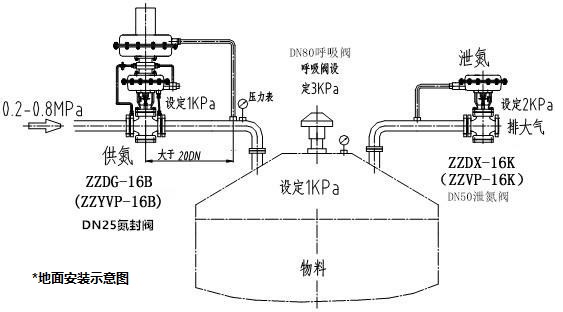

2.氮封装装置
2.氮封装装置
供氮和泄氮装置上
特点
特点
1.压力设定在指挥器上实现,因而方便、快捷、省力、省时且可在运行状态下连续设定。
2.控制度比ZZY型自力式高1倍左右,故适合在控制度高的场合使用。
3.对同一台阀而言,调节范围比ZZY型自力式广。
2.控制度比ZZY型自力式高1倍左右,故适合在控制度高的场合使用。
3.对同一台阀而言,调节范围比ZZY型自力式广。
4.反应特别灵敏,极小的压力(如50mm水柱的压力)或极小的压力变化都可以感染出来。
5.减压比特别大,例如阀前0.8Mpa.阀后50mmH2O,压差比达1600 !
5.减压比特别大,例如阀前0.8Mpa.阀后50mmH2O,压差比达1600 !
技术参数
技术参数:
公称通径 DN(mm) |
20 |
25 |
40 |
50 |
80 |
100 |
150 |
|||||
阀座直径 (mm) |
6 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
额定流量系数 KV |
3.2 |
5 |
8 |
10 |
20 |
32 |
50 |
80 |
100 |
160 |
250 |
400 |
压力调节范围 Kpa |
0.5~7 5~20 15~50 30~150 |
|||||||||||
公称压力 PN(MPa) |
1.0 1.6 |
|||||||||||
被调介质温度 ( ℃ ) |
-20~90 |
|||||||||||
流量特性 |
快开 |
|||||||||||
调节精度 (%) |
≤ 3 |
|||||||||||
执行机构薄膜 有效面积 (cm 2 ) |
200 |
280 |
400 |
|||||||||
允许泄漏量 |
符合 ANSIB16.104-1976 IV 级 |
规格重量:
◆外形尺寸
公称通径 (DN) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
法兰端面距 (L) |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
H |
610 |
610 |
630 |
630 |
640 |
710 |
720 |
730 |
800 |
930 |
H1 |
330 |
330 |
350 |
350 |
360 |
430 |
440 |
450 |
520 |
650 |
φ |
310 |
400 |
||||||||
D |
105 |
115 |
140 |
150 |
165 |
185 |
200 |
220 |
250 |
285 |
D 1 |
75 |
85 |
100 |
110 |
125 |
145 |
160 |
180 |
210 |
240 |
D 2 |
56 |
65 |
76 |
84 |
99 |
118 |
132 |
156 |
184 |
211 |
n-d |
4-14 |
4-18 |
8-18 |
8-22 |
