D341F46衬氟蝶阀
D341F46衬氟蝶阀
产品特点：
D341F46衬氟法兰蝶阀法兰式对接结构，阀体、阀座与阀芯内衬一体化，阀门工作时，只有阀体内衬与衬塑蝶板与介质接触，阀门可承受衬里材料介绍的介质腐蚀，采用四极密封结构并在密封面处配以耐温抗老化的SI橡胶的弹性衬垫，完全达到介质的零泄漏。
主要技术参数：
公称通径：50～2000mm
公称压力：0.6～1.6
适用介质：空气、水、污水、蒸汽、煤气、油品等
驱动形式：手动、蜗轮传动、气动、电动
主要零件的材质：
阀体：各种橡胶或聚四氟
蝶板：灰铸铁、球墨铸铁、铸钢、不锈钢及特殊材料
密封圈：球墨铸铁、铸钢、合金钢、不锈钢
阀杆：2Cr13、不锈钢
填料：O型圈、柔性石墨
产品特点：
D341F46衬氟法兰蝶阀法兰式对接结构，阀体、阀座与阀芯内衬一体化，阀门工作时，只有阀体内衬与衬塑蝶板与介质接触，阀门可承受衬里材料介绍的介质腐蚀，采用四极密封结构并在密封面处配以耐温抗老化的SI橡胶的弹性衬垫，完全达到介质的零泄漏。
主要技术参数：
公称通径：50～2000mm
公称压力：0.6～1.6
适用介质：空气、水、污水、蒸汽、煤气、油品等
驱动形式：手动、蜗轮传动、气动、电动
主要零件的材质：
阀体：各种橡胶或聚四氟
蝶板：灰铸铁、球墨铸铁、铸钢、不锈钢及特殊材料
密封圈：球墨铸铁、铸钢、合金钢、不锈钢
阀杆：2Cr13、不锈钢
填料：O型圈、柔性石墨
技术参数
D341F46全衬氟法兰式蝶阀_主要技术参数
|
公称通径 |
DN(mm) |
50~2000 |
||
|
公称压力 |
PN(MPa) |
0.6 |
1.0 |
1.6 |
|
试验压力 |
强度试验 |
0.9 |
1.5 |
2.4 |
|
密封试验 |
0.66 |
1.1 |
1.76 |
|
|
气密封试验 |
0.6 |
0.6 |
0.6 |
|
|
适用介质 |
空气、水、污水、蒸汽、煤气、油品等。 |
|||
|
驱动形式 |
手动、蜗杆蜗轮传动、气传动、电传动。 |
|||
D341F46全衬氟法兰式蝶阀_主要零件的材质
|
零件名称 |
材料 |
|
阀体 |
各种橡胶、聚四氟 |
|
蝶板 |
灰铸铁、球墨铸钢、铸钢、不锈钢及特殊材料 |
|
密封圈 |
球墨铸铁、铸钢、合金钢、不锈钢 |
|
阀杆 |
2Cr13、不锈钢 |
|
填料 |
O型圈、柔性石墨 |
蝶阀密封材料选用和适用温度
|
材料品种 |
氯丁橡胶 |
丁晴橡胶 |
乙丙橡胶 |
聚四氟乙烯 |
硅橡胶 |
氟橡胶 |
|
代号 |
X或J |
XA或JA |
XB或JB |
XC、JC或F |
XD或JD |
XE或JE |
|
耐最高温度 |
82℃ |
93℃ |
150℃ |
232℃ |
250℃ |
204℃ |
|
耐最低温度 |
-40℃ |
-40℃ |
-40℃ |
-268℃ |
-70℃ |
-23℃ |
|
适用工作温度 |
≤65℃ |
≤80℃ |
≤120℃ |
≤200℃ |
≤200℃ |
≤180℃ |

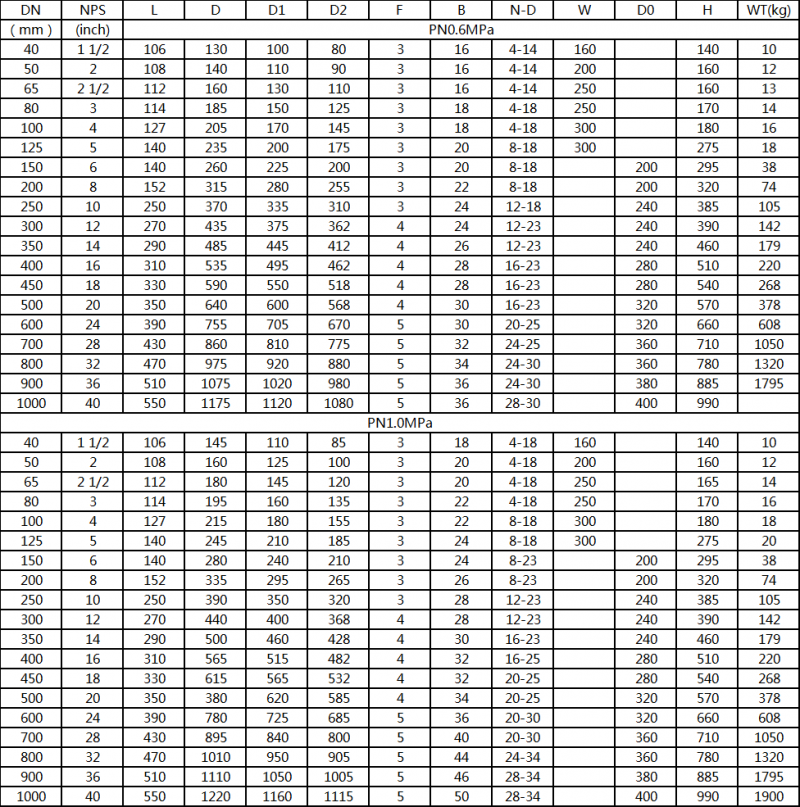

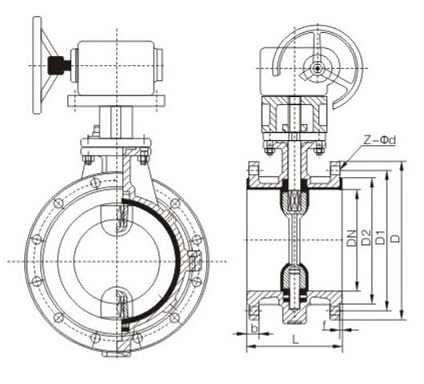

D341F46全衬氟法兰式蝶阀_外形结构及尺寸
