PZ73刀型闸阀


PZ73刀型闸阀
一、提升式的闸板密封面,可刮除密封面上的粘着物,自动清理杂物。
二、不锈钢闸板可防止腐蚀引起的密封泄漏。
三、硬质全金密封面能保证密封耐磨性能和要求。
四、阀体密封面没有凹槽,不产生积留物,能保证开启灵活。
五、短结构长度,可节省原料、安装空间也有效支持管道强度。
六、科学的上密封填料函设计,使上密封安全有效,经久耐用。
七、三角形的支架节省原材料,保证需要的力学性能。
八、阀体上的导向块使闸板正确运动,四个挤压块保证闸板有效密封。
九、阀体加强筋设计提高阀体的强度。
十、不锈钢阀杆经久耐用,双头螺栓使启闭更为迅速。
十一、可任意选用驱动机构。
十二、150以上口径,采用全封闭结构,更能有效开启和防止泄漏。
十三、氟橡胶密封面能达到密封效果,提高使用温度。
十四、橡胶密封面直接硫化在阀体内,不会脱落。




技术参数

产品说明
PZ73HPZ73FPZ73Y 手动刀型闸阀:手动驱动、对夹式连接、明杆平行式刚性单闸板,阀座密封面为硬质合金与聚四氟乙烯,公称压力 PN10~16,阀体材料为碳素钢(PZ73H-10C/16C)、不锈钢(PZ73F-10P/16P PZ73Y-10P/16P),具有排渣功能的的闸阀。
采用全圆形的通道设计,在刀板上端安装有聚四氟乙烯、刮泥器,聚胶脂或含Ni耐磨铸铁制成的耐磨折边锥体安装在刀闸阀的进口端,可在阀体四周设置多个冲洗口。刀板底端加工成刀刃,光洁度高,保证了良好的密封性。广泛满足造纸、纸浆工业、工业污水和城市污水处理、化工厂、飞灰处理、散状物料输送、食品饮料工业的使用要求及工作条件苛放慢的环境条件下。
产品性能参数

PZ73H、PZ73F、PZ73Y 型刀型闸阀(刀闸阀)主要性能参数

型号
PN
工作压力 / MPa
适用温度 / ℃
适用介质
PZ73H-10C/16C
10、16
1.0、1.6

≤ 100

纸浆、污水、煤浆、灰渣水泥混合物
PZ73F-10P/16P
PZ73Y-10P/16P
产品零部件材料

PZ73H、PZ73F、PZ73Y 型刀型闸阀(刀闸阀)零部件材料

型号
材料

阀体
阀杆
密封面
填料

PZ73H-10C/16C
WCB
2Cr13
硬质合金、聚四氟乙烯
V型聚四氟乙烯、柔性石墨环

PZ73F-10P/16P
ZG1Cr18Ni9Ti
1Cr18Ni9Ti

PZ73Y-10P/16P

CF8 (304)

0Cr18Ni9 (304)

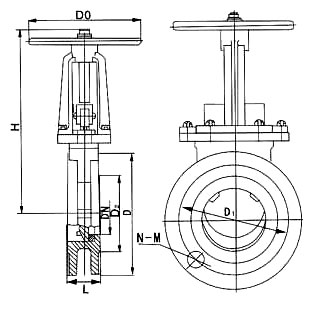

产品外形及结构尺寸(PN10)

PZ73H、PZ73F、PZ73Y (PN10) 型刀型闸阀(刀闸阀)外形及结构尺寸 (mm)

DN
L
D
D1
D2
H
z×M
D0
50
43
160
125
100
285
4×M16
180
65
46
180
145
120
298
4×M16
180
80
46
195
160
135
315
4×M16
220
100
52
215
180
155
365
8×M16
220
125
56
245
210
185
400
8×M16
230
150
56
280
240
210
475
8×M20
280
200
60
335
295
265
540
8×M20
360
250
68
390
350
320
630
12×M20
360
300
78
440
400
368
780
12×M20
400
350
78
500
460
428
885
16×M20
400
400
102
565
515
482
990
16×M22
400
450
114
615
565
532
1100
20×M22
560
500
127
670
620
585
1200
23×M22
530
600
154
780
725
685
1450
20×M27
600
800
190
1010
950
898
2×M
24×M30
680
产品外形及结构尺寸(PN16)

PZ73H、PZ73F、PZ73Y (PN16) 型刀型闸阀(刀闸阀)外形及结构尺寸 (mm)

DN
L
D
D1
D2
H
z×M
D0
50
43
160
125
99
285
4×M16
180
65
46
185
145
120
295
4×M16
180
80
46
200
160
135
315
8×M16
220
100
52
220
180
155
365
8×M16
220
125
56
250
210
185
400
8×M16
230
150
56
285
240
210
475
8×M20
280
200
60
340
295
265
540
12×M20
360
250
68
405
355
310
630
12×M22
360
300
78
460
410
375
780
12×M22
400
350
78
520
470
435
885
16×M22
400
400
102
580
525
485
990
16×M27
400
450
114
640
585
545
1100
20×M27
530
500
127
715
650
609
1200
20×M30
530
600
154
840
770
720
1450
20×M36
600
800
190
1025
950
898
2000
24×M36
680
