J41F衬氟截止阀
J41F衬氟截止阀
J41F系列衬氟截止阀采用氟塑料衬里技术，阀体采用熔模精密铸造，强度高、外观光洁，与液体接触的过流部件全部为氟塑料，因此可在-50℃～180℃范围内长期使用于任意浓度的腐蚀性管路、管线工作。但需要强调的是氟塑料衬里的截止阀严禁用做流量调节，以免节流口处产生高速介质流冲蚀破坏密封面。阀瓣与阀杆设计为一体结构，用以防止由管路压力波动造成内件冲出阀体的可能有性，结构紧凑，使用安全。
技术参数
产品用途：
J41F4-16、J41F46-16 型衬氟截止阀适用在 -50~150℃ 的各种浓度的王水、流酸、盐酸、氢氟酸和各种有机酸、强酸、强氧化剂，还适用于各种浓度的强碱有机溶剂以及其它腐蚀性气体，液体介质的管路上使用。
适用温度：
|
衬里、阀座
|
适用温度（℃）
|
适用介质
|
|
PTFE（F4）
|
≤180
|
除熔融碱金属、元素氟外的各种浓度的酸、碱、盐、王水、有机酸等强腐蚀性介质
|
|
PCTFE（F3）
|
≤120
|
|
|
FEP（F46）
|
≤150
|
|
|
PFA（可熔性F4）
|
≤180
|
|
|
PVDF（F2）
|
≤100
|
|
|
RPTFE（RF4）
|
≤180
|
性能规范：
|
遵循规范
|
STANDARD
|
|
设计于制造
|
GB 12233/GB 12235
|
|
结构长度
|
GB 12221（长-短系列）
|
|
法兰尺寸
|
JB 78/JB 79（GB，HG，SH）
|
|
压力试验
|
GB/T 13927
|
|
标志
|
GB 12220
|
|
供货
|
GB/T 12252
|
主要零部件材料表：
|
序号
|
零件名称
|
灰铸铁
|
铸钢
|
不锈钢
|
超低碳不锈钢
|
||
|
Z
|
C
|
P
|
R
|
PL
|
RL
|
||
|
1
|
阀体、阀盖
|
HT250
|
WCB
|
CF8
|
CF8M
|
CF3
|
CF3M
|
|
2
|
阀瓣、阀杆
|
35
|
1Cr13
|
1Cr18NI9
|
1Cr18Ni12Mo2Ti
|
00Cr18Ni10
|
00Cr17Ni14Mo2
|
|
3
|
活节螺栓
|
35
|
35
|
1Cr17Ni2
|
1Cr17Ni2
|
1Cr17Ni2
|
1Cr17Ni2
|
|
4
|
衬里层/阀座
|
衬硬橡胶（NR）FEP（F46） PCTFE（F3）PFA（可溶性聚四氟乙烯）
|
|||||
|
5
|
填料
|
PTFE（F4） PTFE（F4）
|
|||||
|
6
|
填料压盖
|
WCB
|
WCB
|
CF8
|
CF8M
|
CF3
|
CF3M
|
|
7
|
阀杆螺母
|
ZCuAl10Fe3 ZCuAl10Fe3
|
|||||
|
8
|
螺栓
|
35
|
35
|
1Cr17Ni2
|
1Cr17Ni2
|
1Cr17Ni9Ti
|
1Cr17Ni9Ti
|
|
9
|
螺母
|
45
|
45
|
0Cr18Ni9
|
0Cr18Ni9
|
0Cr18Ni9
|
0Cr18Ni9
|
|
10
|
手轮
|
HT200
|
HT200
|
WCC
|
WCC
|
WCC
|
WCC
|

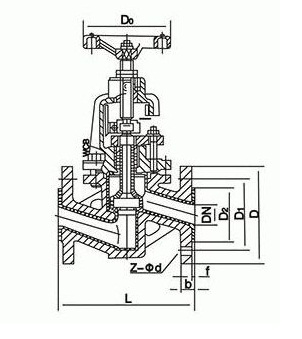

主要外形和连接尺寸：
|
公称通径
|
标准值
|
参考值
|
||||||||||
|
DN
(mm)
|
NPS
(inch)
|
L
|
D
|
D1
|
D2
|
f
|
b
|
Z-φd
|
W
|
D0
|
H
|
WT(Kg)
|
|
PN 1.0MPa
|
||||||||||||
|
15
|
1/2
|
130
|
95
|
65
|
45
|
2
|
14
|
4-φ14
|
100
|
235
|
260
|
6.5
|
|
20
|
3/4
|
150
|
105
|
75
|
55
|
2
|
16
|
4-φ14
|
100
|
240
|
265
|
7
|
|
25
|
1
|
160
|
115
|
85
|
65
|
2
|
16
|
4-φ14
|
120
|
245
|
270
|
7.87
|
|
32
|
11/4
|
180
|
135
|
100
|
78
|
2
|
18
|
4-φ18
|
140
|
255
|
285
|
11
|
|
40
|
11/2
|
200
|
145
|
110
|
85
|
3
|
18
|
4-φ18
|
140
|
285
|
315
|
13
|
|
50
|
2
|
230
|
160
|
125
|
100
|
3
|
20
|
4-φ18
|
160
|
295
|
330
|
15
|
|
65
|
21/2
|
290
|
180
|
145
|
120
|
3
|
20
|
4-φ18
|
180
|
350
|
395
|
23
|
|
80
|
3
|
310
|
195
|
160
|
135
|
3
|
22
|
4-φ18
|
240
|
395
|
445
|
38
|
|
100
|
4
|
350
|
215
|
180
|
155
|
3
|
22
|
8-φ18
|
240
|
450
|
490
|
42
|
|
125
|
5
|
400
|
245
|
210
|
185
|
3
|
24
|
8-φ18
|
280
|
525
|
555
|
55
|
|
150
|
6
|
480
|
280
|
240
|
210
|
3
|
24
|
8-φ23
|
320
|
605
|
645
|
77
|
|
200
|
8
|
495
|
335
|
295
|
265
|
3
|
26
|
8-φ23
|
360
|
645
|
765
|
135
|
|
250
|
10
|
622
|
390
|
350
|
320
|
3
|
28
|
12-φ23
|
400
|
685
|
805
|
220
|
|
300
|
12
|
698
|
440
|
400
|
368
|
4
|
28
|
12-φ23
|
400
|
710
|
814
|
277
|
|
350
|
14
|
787
|
500
|
460
|
428
|
4
|
30
|
16-φ23
|
450
|
750
|
855
|
320
|
|
PN 1.6MPa
|
||||||||||||
|
15
|
1/2
|
130
|
95
|
65
|
45
|
2
|
14
|
4-φ14
|
100
|
240
|
265
|
7
|
|
20
|
3/4
|
150
|
105
|
75
|
55
|
2
|
16
|
4-φ14
|
100
|
245
|
270
|
7.6
|
|
25
|
1
|
160
|
115
|
85
|
65
|
2
|
16
|
4-φ14
|
120
|
250
|
270
|
8.2
|
|
32
|
11/4
|
180
|
135
|
100
|
78
|
2
|
18
|
4-φ18
|
140
|
260
|
290
|
12
|
|
40
|
11/2
|
200
|
145
|
110
|
85
|
3
|
18
|
4-φ18
|
140
|
285
|
320
|
14
|
|
50
|
2
|
230
|
160
|
125
|
100
|
3
|
20
|
4-φ18
|
160
|
300
|
335
|
18
|
|
65
|
21/2
|
290
|
180
|
145
|
120
|
3
|
20
|
4-φ18
|
180
|
355
|
400
|
26
|
|
80
|
3
|
310
|
195
|
160
|
135
|
3
|
22
|
8-φ18
|
240
|
400
|
450
|
40
|
|
100
|
4
|
350
|
215
|
180
|
155
|
3
|
24
|
8-φ18
|
240
|
455
|
495
|
50
|
|
125
|
5
|
400
|
245
|
210
|
185
|
3
|
26
|
8-φ18
|
280
|
530
|
560
|
65
|
|
150
|
6
|
480
|
280
|
240
|
210
|
3
|
28
|
8-φ23
|
320
|
610
|
650
|
85
|
|
200
|
8
|
495
|
335
|
295
|
265
|
3
|
30
|
12-φ23
|
360
|
650
|
770
|
150
|
|
250
|
10
|
622
|
405
|
355
|
320
|
3
|
32
|
12-φ25
|
400
|
690
|
810
|
245
|
|
300
|
12
|
698
|
460
|
410
|
375
|
4
|
34
|
12-φ25
|
400
|
730
|
845
|
295
|
