D343H双向三偏心硬密封蝶阀
D343H双向三偏心硬密封蝶阀
产品特点
1、金属硬密封蝶阀采用三偏心密封结构，阀座与蝶板几乎无磨损，具有越观越紧的密封功能。
2、密封圈选用不锈钢制作，具有金属硬密封和弹性密封的双重优点，无论在低温和高温的情况下，均具有优良的密封性能，具有耐腐蚀,使用寿命长等特点。
3、蝶板密封面采用堆焊钴基硬质合金，密封面耐磨损，使用寿命长。
4、大规格蝶板采用绗架结构，强度高，过流面积大，流阻小。
5、金属硬密封蝶阀具有双向密封功能，安装时不受介质流向的限制，也不受空间位置的影响，可在任何方向安装。
6、驱动装置可以多工位（旋转90°或180°）安装，便于用户使用。
技术参数
产品特点
1、蝶阀为双向承压，双向金属密封，特殊的结构形式可任意调整密封比压，采用偏心S形锥形阀座密封面，使密封面不易损坏，提高阀门的使用寿命。
2、操作扭矩较小，转90度启闭，轻便迅速。
3、流阻小，具有良好的水力特性，流量特性近似倾斜直线 ，节能效果好，双向密封对水流无方向要求。
4、密封可靠，启闭寿命达数25000次以上。
5、阀板采用符合流体力学性能的双平板桁架式多流道设计。
执行标准
设计制造标准：GB/T 12238-2008、JB/T8527-1997
结构长度标准：GB/T 12221-2005
连接法兰标准：GB/T 9113
压力温度等级：GB/T 12224-2005
试验检验标准：GB/T 13927-2008
性能参数
|
型号 |
D343H-10C |
D343H-10P/R |
|
|
D343H-16C |
D343H-16P/R |
||
|
D343H-25C |
D343H-25P/R |
||
|
D343H-40C |
D343H-40P/R |
||
|
工作压力（MPa） |
|||
|
适用温度（℃） |
≤200 |
||
|
适用介质 |
硝酸类介质 |
醋酸类介质 |
|
|
材料 |
阀体、蝶板 |
WCB/304 |
304/316L |
|
阀杆 |
304 |
316L |
|
|
阀体密封面 |
－ |
－ |
|
|
蝶板密封面 |
304＋PTFE |
304＋PTFE |
|
|
填料 |
PTFE |
PTFE |
|

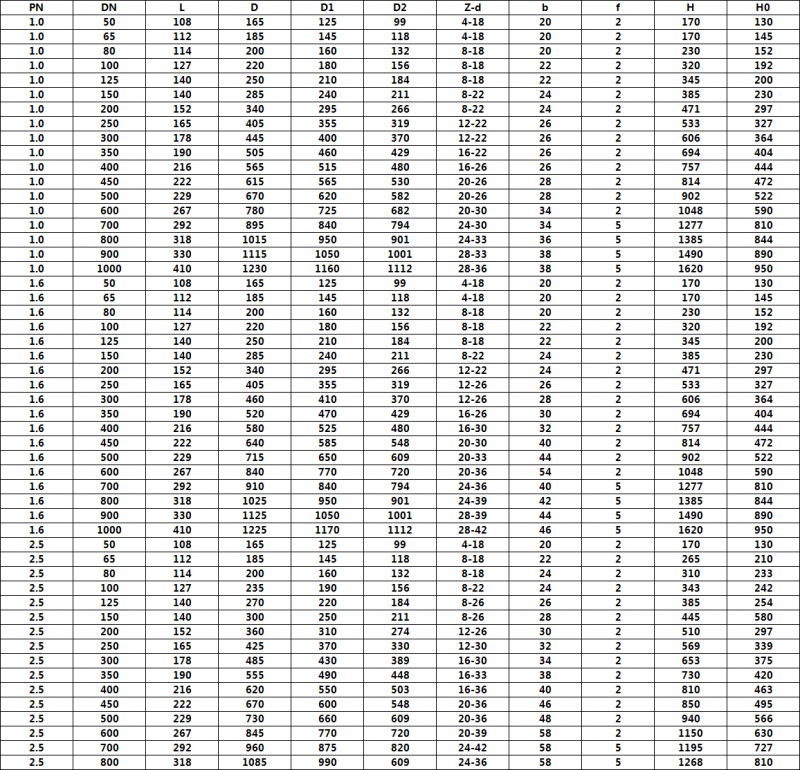

主要外形和连接尺寸
