H41H 升降式止回阀
H41H 升降式止回阀
H41H法兰升降式止回阀选用于公称压力PN1.6～6.4MPa,工作温度-29～550℃的石油、化工、火力电站等各种工况的管路上。适用介质为：水、油品、蒸汽等。密封副配对合理，阀瓣、阀座密封面采用铁基合金或司太立（Stellite）钴基硬质合金堆焊面成，耐磨、耐高温、耐腐蚀、抗擦伤性能好，使用寿命长。产品按国家标准GB/T12235设计制造。可采用各种配管法兰标准及法兰密封型式，满足各种工程需要及用户要求。阀体材料品种齐全，垫片可根据实际工况或用户要求合理选配，能适用于各种压力、温度及介质工况。可按用户要求设计制造不同结构形式和连接形式的止回阀，为各种设备配套使用。
技术参数
H41H型止回阀( One-way valve)：是能自动阻止流体倒流的阀门。止回阀的阀瓣在流体压力作用下开启，流体从进口侧流向出口侧。当进口侧压力低于出口侧时，阀瓣在流体压差、本身重力等因素作用下自动关闭以防止流体倒流。该产品严格按GB12235 标准设计制造，阀瓣沿着中心定位作升降运动，衬套采用耐磨性能好，摩擦系数小的特殊材料制作，动作灵活可靠，密封性能优良。
H41H止回阀用途：
直通升降止回阀的阀体结构采用截止阀的阀体，其阀瓣沿着通道中以线作升降运动，动作可靠，但流体阻力较大，适用于轻小口径的场合。直通式升降止回阀一般只能安装在水平管路，而立式升降止回阀一般就安装在垂直管路。产品广泛应用于石油、化工、制药、电力行业等各种工况的管路上。
直通升降止回阀执行标准与检验：
H41H执行标准：
设计制造：GB12235
结构长度：GB12221
连接法兰：JB/T79-1994
试验与检验：JB/T9092-1999如下表：
|
试验压力(MPa)
|
2.5
|
4.0
|
6.4
|
10.0
|
MPa
|
|
壳体强度试验
|
3.75
|
6.0
|
9.6
|
15.0
|
MPa
|
|
高压密封试验压力
|
2.75
|
4.4
|
7.04
|
11.0
|
MPa
|
|
低压气密封验压力
|
0.5-0.7
|
||||
|
适用介质
|
C 水、油品、气
|
P 醋酸类
|
R 硝酸类
|
N 液化气
|
|
|
适用温度
|
≤425℃
|
≤180℃
|
-40-+80℃
|
||
本厂H41H阀体材料品种齐全，垫片可根据实际工况或用户要求合理选配，能适用于各种压力、温度及介质工况。
可按用户要求设计制造不同结构形式和连接形式的止回阀，为各种设备配套使用。
本阀门适用于工作温度≤350℃的水、蒸汽、石油产品等介质管路上,作单向启闭用。
H41H直通止回阀主要零件材料：
|
名称
|
材料
|
||||||||
|
阀体 /阀盖
|
CF8
|
CF3
|
CF8M
|
CF3M
|
WCB
|
LCB
|
WC6
|
WC9
|
C5
|
|
阀瓣
|
CF8
|
CF3
|
CF8M
|
CF3M
|
WCB
|
LCB
|
WC6
|
WC9
|
C5
|
|
垫片
|
PTFE
|
石墨
|
|||||||
|
螺栓
|
不锈钢
|
35CrMoA
|
|||||||
|
螺母
|
不锈钢
|
45、35CrMoA
|
|||||||

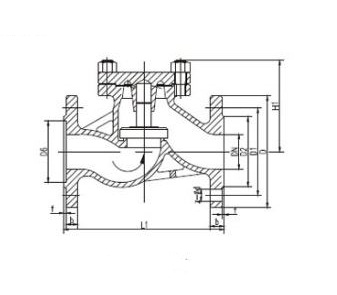

主要连接尺寸主要外形尺寸和连接尺寸 单位：毫米。
H41H-16C升降式止回阀尺寸：
|
型号
|
公称通径
|
L
|
D
|
D1
|
D2
|
b
|
Z-φd
|
D6
|
H
|
|
1.6
|
25
|
160
|
115
|
85
|
65
|
16
|
4-φ14
|
-
|
80
|
|
32
|
180
|
135
|
100
|
78
|
16
|
4-φ18
|
-
|
85
|
|
|
40
|
200
|
145
|
110
|
85
|
16
|
4-φ18
|
-
|
95
|
|
|
50
|
230
|
160
|
125
|
100
|
16
|
4-φ18
|
-
|
105
|
|
|
65
|
290
|
180
|
145
|
125
|
18
|
4-φ18
|
-
|
120
|
|
|
80
|
310
|
195
|
160
|
135
|
20
|
8-φ18
|
-
|
130
|
|
|
100
|
350
|
215
|
180
|
155
|
20
|
8-φ18
|
-
|
140
|
|
|
125
|
400
|
245
|
210
|
185
|
22
|
8-φ18
|
-
|
155
|
|
|
150
|
480
|
280
|
240
|
210
|
24
|
8-φ23
|
-
|
180
|
|
|
200
|
600
|
335
|
295
|
265
|
26
|
12-φ23
|
-
|
215
|
|
|
250
|
730
|
405
|
355
|
320
|
32
|
12-φ25
|
-
|
260
|
|
|
300
|
850
|
460
|
410
|
375
|
34
|
12-φ25
|
-
|
315
|
H41H-25C直通升降止回阀外形及尺寸：
|
2.5
|
20
|
150
|
105
|
75
|
55
|
16
|
4-φ14
|
-
|
80
|
|
25
|
160
|
115
|
85
|
65
|
16
|
4-φ14
|
-
|
80
|
|
|
32
|
180
|
135
|
100
|
78
|
18
|
4-φ18
|
-
|
120
|
|
|
40
|
200
|
145
|
110
|
85
|
18
|
4-φ18
|
-
|
140
|
|
|
50
|
230
|
160
|
125
|
100
|
20
|
4-φ18
|
-
|
145
|
|
|
65
|
290
|
180
|
145
|
120
|
22
|
8-φ18
|
-
|
160
|
|
|
80
|
310
|
195
|
160
|
135
|
22
|
8-φ18
|
-
|
< td> |
