H76X/H/W 对夹止回阀
H76X/H/W 对夹止回阀
H76X/H/W型对夹式止回阀由阀体、阀瓣、阀杆及弹簧等零件组成，采用对夹连接。由于阀瓣的关闭行程短，并且有弹簧加载，可减少水锤现象。该阀主要适用于城市、工业及高层建筑给水、排水管网上。由于其结构长度比一般止回阀短，适用于有安装空间限制的场所。
产品特点：
1、体积小，重量轻，结构紧凑、维修方便。
2、阀板采用对偶式，在弹簧的弹性力下矩下可自行速闭。
3、因速闭作用，可防止介质倒流。
4、阀体结构长度尺寸小，刚性好。
5、安全方便，可用于水平垂直两个方向安装
技术参数
一、对夹双瓣蝶式止回阀主要技术参数
公称压力：1.0～1.6MPa
公称通经：50～1000mm
适用介质：水及弱腐蚀性流体
适用温度：0～200℃
法兰标准：GB/T 17241.6 GB/T 9113
试验标准: GB/T 13927 AP1598
二、对夹双瓣蝶式止回阀主要技术参数：
|
型 号
|
公称压力
|
试验压力PS(MPa)
|
工作温度 |
适用介质
|
|
|
PN(MPa)
|
壳体
|
密封
|
|||
|
H76X |
1.0
|
1.5
|
1.1
|
软密封： |
水、 油品、 气体、 硝酸等
|
|
1.6
|
2.4
|
1.76
|
|||
|
2.5
|
3.75
|
2.75
|
|||
|
1.0
|
6.0
|
4.4
|
|||
|
6.4
|
9.6
|
7.0
|
|||
三、对夹双瓣蝶式止回阀主要零件材料：
|
零件名称
|
材 料
|
||||
|
H76X-10C、25 16、40
|
H76H-16C、40 25、64
|
H76Y25I 40I164I
|
H76W10C、25 16C、40
|
H76W-10P、25P 16P、40P
|
|
|
阀体、蝶板
|
铸钢WCB
|
铬钼钢
|
铸钢WCB
|
lCrl8Ni9Ti
|
|
|
阀杆
|
2Crl3
|
lCrl8N19Tl
|
20r13
|
||
|
阀体密封副
|
-
|
堆焊合金钢
|
堆焊硬质合金
|
-
|
-
|
|
助关弹簧
|
lCrl8N19Ti
|
耐热合金
|
1Crl8Ni9Ti
|
||

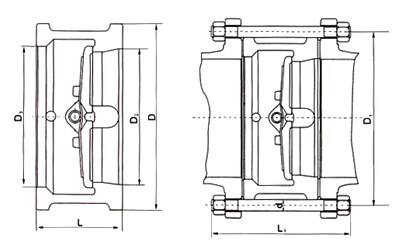

四、对夹双瓣蝶式止回阀主要外形尺寸：
|
公称通径 |
L
|
D2
|
D3
|
公称通径 |
L
|
D2
|
D3
|
||
|
H76X
|
H76H |
H76X
|
H76H |
||||||
|
50
|
43
|
100
|
43
|
46
|
400
|
140
|
485
|
376
|
390
|
|
80
|
64
|
105
|
71
|
80
|
450
|
152
|
545
|
427
|
427
|
|
100
|
64
|
155
|
915
|
94
|
500
|
152
|
608
|
479
|
490
|
|
125
|
70
|
185
|
115
|
118
|
600
|
178
|
718
|
579
|
588
|
|
150
|
76
|
210
|
141
|
145
|
700
|
229
|
800
|
675
|
686
|
|
200
|
89
|
265
|
191
|
200
|
800
|
241
|
905
|
774
|
784
|
|
250
|
114
|
320
|
230
|
250
|
900
|
241
|
1005
|
875
|
-
|
|
300
|
114
|
375
|
290
|
300
|
1000
|
300
|
1115
|
974
|
-
|
|
350
|
127
|
435
|
340
|
340
|
1200
|
360
|
1325
|
1165
|
-
|
