HC41X 静音止回阀
HC41X 静音止回阀
HC41X 消声止回阀适用于给排水管道,阀瓣采用进口两端中心轴导向,启闭灵活,可水平安装或垂直安装。阀瓣采用弹簧加载,其快速关闭能有效的消除水锤,密封性能好,关闭无噪声。它具有体积小、重量轻、流体阻力小,耐疲劳、寿命长等优点。
HC41X消声止回阀是指依靠介质本身流动而自动开、闭阀瓣,用来防止介质倒流的阀门,HC41X消声止回阀又称逆止阀、单向阀、消声止回阀逆流阀、和背压阀,属于一种自动阀门,其主要作用是防止介质倒流、防止泵及驱动电动机反转,以及容器介质的泄放。止回阀还可用于给其中的压力可能升至超过系统压的辅助系统提供补给的管路上。
HC41X消声止回阀有法兰连接和对夹连接两种连接方式,阀瓣采用进出口两端中心轴导向,启闭灵活,定位准确,可水平安装或垂直安装,阀瓣采用弹簧加载,其快速的关闭能有效地减少水锤压力。密封面采用O形圈弹性密封与金属硬密封的组合密封结构,密封性能好,关闭时无噪声。还具有体积小、重量轻、流体阻力小、结构长度小、耐疲劳、寿命长等特点。该阀门安装于给排水、消防、暖通系统可安装于水泵出口处,防止回水倒流,而对泵造成损坏。
技术参数
一、消声止回阀产品概述
消声止回阀适用于给排水管道,阀瓣采用进口两端中心轴导向,启闭灵活,可水平安装或垂直安装。阀瓣采用弹簧加载,其快速关闭能有效的消除水锤,密封性能好,关闭无噪声。它具有体积小、重量轻、流体阻力小,耐疲劳、寿命长等优点。
|
二、消声止回阀主要技术参数
公称压力:1.0~1.6MPa
公称通经:40~600mm
适用介质:水及弱腐蚀性流体
适用温度:0~80℃
法兰标准:GB/T 17241.6 GB/T 9113
试验标准:GB/T 13927 AP 1598
三、消声止回阀主要零部件材料
型号
|
阀体
|
密封圈
|
弹簧
|
HC41X-10
|
铸铁或不锈钢
|
丁腈橡胶(NBR)
|
不锈钢ICr18Ni9Ti
|
HC41X-16
|
铸钢或不锈钢
|
丁腈橡胶(NBR)
|
不锈钢ICr18Ni9Ti
|
四 消声止回阀主要零件的材料:
零件名称
|
阀体、阀盖、阀瓣
|
密封面
|
摇杆
|
销轴
|
垫片
|
零件材料
|
碳钢
|
堆焊硬质合金
|
碳钢
|
铬不锈钢
|
柔性石墨+304
|

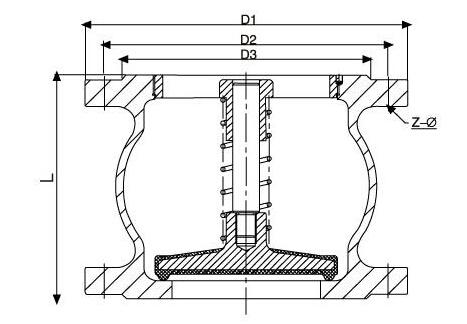

五、消声止回阀主要外形连接尺寸
DN
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
450
|
500
|
600
|
L
|
112
|
120
|
130
|
150
|
165
|
190
|
210
|
255
|
310
|
320
|
380
|
405
|
430
|
450
|
510
|
