H42H/W 立式止回阀
H42H/W 立式止回阀
H42H/W法兰立式止回阀正常处于关闭状态,由于管线中进口端介质的压力作用,而克服弹簧阻力使阀门开启。当进口端介质压力低于出口端时,弹簧将阀芯推向阀座而使阀门关闭,阻止介质逆流,故起止回作用。
法兰立式止回阀由于采用弹簧支撑阀芯,故采用立式安装或卧式装均可。
立式止回阀H42W是一种阀瓣沿着阀体垂直中心线滑动的止回阀,H42H/W法兰立式止回阀只能安装在垂直管道上,它的流体阻力系数较大,但密封性较旋启式止回阀好。立式止回阀H42H/W的工作特点是载荷变化大,启闭频率小,一投入关闭或开启状态,适用周期便很长,且不要求运动部件运动。但一旦又“切换”要求,则必须动之灵活,这一要求较常见的机械运动更为苛刻。由于止回阀在大多数实际使用中,定性地确定用于切断关闭,而在止回阀关闭的瞬间,介质是方向流动的,随着阀瓣的关闭,介质从最大倒流速度迅速降至零,而压力则迅速升高,即产生可能对管路系统有破坏作用的“水锤”现象。对于多台泵并联适用的高压管路系统,止回阀的水锤问题更加突出。水锤是压力管道中瞬变流动中的一种压力波,它是由于压力管道中流体流速的变化而引起的压力升跃或下降的水力冲击现象。其产生的物理原因是流体的不可压缩性、流体运动惯性与管道弹性的综合作用结果。
技术参数
产品名称
|
立式止回阀
|
产品型号
|
H42H/W
|
公称通径
|
DN25-DN350mm
|
压力范围
|
1.6MPa-6.4MPa
|
阀体材质
|
碳钢、不锈钢
|
产品概述:
H42H/W立式止回阀严格按 GB12235 标准设计制造,阀瓣沿着中心定位作升降运动 , 衬套采用耐磨性能好,摩擦系数小的特殊材料制作,动作灵活可靠 . 密封性能优良。立式止回阀产品广泛应用于石油、化工、制药、电力行业等各种工况的管路上。
设计制造标准:
结构长度标准:GB/T 12221-2005
连接法兰标准:GB/T 9113
压力温度等级:GB/T 12224-2005
试验检验标准:GB/T 13927-2008
主要性能规范:
型号
|
公称压力 |
试验压力P3(MPa)
|
适用温度(℃)
|
适用介质
|
|
壳体
|
密封
|
||||
H42H-16C
|
1.6
|
2.4
|
1.76
|
≤425
|
水、油品
|
H42W-16P
|
≤200
|
弱腐蚀介质
|
|||
H42W-25P
|
2.5
|
3.75
|
2.75
|
||
H42W-25R
|
腐蚀性介质
|
||||
H42W-40P
|
4.0
|
6.0
|
4.4
|
弱腐蚀性介质
|
|
H42W-40R
|
腐蚀性介质
|
||||
H42Y-40
|
水、油品
|
主要零件材料:
零件名称
|
阀体、阀瓣
|
导向阀
|
密封面
|
H42H-16C
|
碳钢
|
碳钢
|
碳钢
|
H42W-16P
|
铬镍钛不锈钢
|
铬镍钛不锈钢
|
铬镍钛不锈钢
|
H42W-25P
|
|||
H42W-40P
|
|||
H42W-25R
|
铬镍钼钛不锈钢
|
铬镍钼钛不锈钢
|
铬镍钼钛不锈钢
|
H42W-40R
|
|||
H42Y-40
|
碳钢
|
碳钢
|
堆焊硬质合金
|

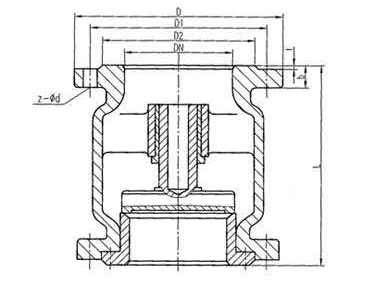

结构图及主要连接尺寸:
公称通径DN
|
L
|
D
|
D1
|
D2
|
b
|
f
|
Z-фd
|
25
|
115
|
115
|
85
|
65
|
16
|
2
|
4-ф14
|
32
|
120
|
135
|
100
|
78
|
18
|
3
|
4-ф18
|
40
|
130
|
145
|
110
|
85
|
18
|
3
|
4-ф18
|
50
|
140
|
160
|
125
|
100
|
20
|
3
|
4-ф18
|
65
|
160
|
180
|
145
|
120
|
22
|
3
|
8-ф18
|
80
|
185
|
195
|
160
|
135
|
22
|
3
|
8-ф18
|
100
|
210
|
230
|
190
|
160
|
24
|
3
|
8-ф23
|
125
|
250
|
270
|
220
|
168
|
28
|
3
|
8-ф25
|
150
|
300
|
300
|
250
|
218
|
30
|
3
|
8-ф25
|
200
|
380
|
360
|
310
|
278
|
34
|
3
|
12-ф25
|
