H44X 橡胶瓣止回阀


H44X 橡胶瓣止回阀
阀门中的橡胶瓣由钢板、钢棒及强化尼龙布做衬底,外层披覆橡胶制成,阀瓣开关寿命可达100万次。H44X(SFCV)系列橡胶瓣止回阀采用全流面积设计,具有水头损失小,不易堆积杂物,维修简便等特性。H44X(SFCV)系列橡胶瓣止回阀主要适用于卧式安装的给排水系统,可安装于水泵出水口处,以防止倒流及水锤对泵损害。H44X(SFCV)系列橡胶瓣止回阀还可安装在蓄水池进出水管的旁通管上,以防止池水倒流至给水系统中。止回阀一般适用于清净介质,不宜用于含有固体颗粒和粘度较大的介质。
产品特点
1、橡胶瓣由钢板、钢棒及强化尼龙布做衬底,外层披覆橡胶制成
2、阀瓣开关寿命可达100万次
3、采用全流面积式(FULL FLOW AREA)设计
4、水头损失小,不易堆积杂物



技术参数


 产品名称:
橡胶瓣止回阀
  产品型号:
H44X(SFCV)
  驱动方式:
手动
  连接形式:
法兰
  结构形式:
单瓣式
  密封材料:
橡胶
  压力范围:
1.0~1.6MPa
  公称通径:
DN50-DN600
  常用材质:
铸铁
  技术咨询:
021-57472229
一、H44X(SFCV)型橡胶瓣止回阀介绍
 H44X(SFCV)型橡胶瓣止回阀主要由阀体、阀盖及橡胶瓣三种主要零件组成。其中橡胶瓣由钢板、钢棒及强化尼龙布做衬底.外层披翟橡胶制成阀瓣开关寿命可达l00万次。该阀采用全流面积式设计,具有水头损先小,不易堆积杂物维修简便等特性。   该阀主要适用于给排水系统可安装于水泵出水口处以防止倒流及水锤对泵损害。滑道滚球式止回阀还可安装在蓄水池进出水管的旁通管上以防止池水倒流至给水系统中。
二、H44X(SFCV)型橡胶瓣止回阀主要零件材料
零件名称
阀 体
阀 盖
阀 瓣
材料
铸 铁
铸 铁
钢材+强化尼龙布
 三、H44X(SFCV)型橡胶瓣止回阀主要规格
型 号
公称压力PN(MPa)
密封试验压力(MPa)
壳体试验压力(MPa)
最高工作压力(MPa)
介质保温
H44X-10
1.0
1.1
1.5
1.0
0-80℃
H44X-16
1.6
1.76
2.4
1.6

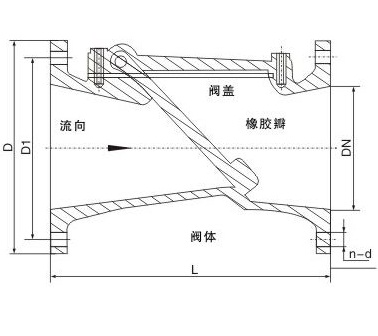

 四、H44X(SFCV)型橡胶瓣止回阀主要外形尺寸(法兰连接尺寸按GB4216的规定)
型 号
DN
L
D
D1
dn
n
H44X-10 16
50
203
165
125
17.5
4
65
216
185
145
17.5
4
80
241
200
160
17.5
8
100
292
220
180
17.5
8
150
356
285
240
22
8
200
495
240
295
22
8
250
622
395
350
22
12
300
698
445
400
22
12
350
787
505
460
22
16
400
914
565
515
22
16
450
978
615
565
26
20
500
978
670
620
26
20
600
1295
780
725
30
20
