CS19H热动力式蒸汽疏水阀是利用热动力学特性, 当凝结水排流较低时会发生第二次蒸发,并在粘度、密封等方面与蒸汽方面存在差异驱动启闭件。带蒸汽或空气保温装置,不受环境温度影响,减少动作频率,延长寿命。备有过滤器和排污。该阀动作灵敏可靠,排水量大。结构简单、价格低、动作可靠。漏气率<3%,不受压力波动的影响,压力范围大。由于密封面不锈钢,使用寿命高于国内同类产品。
技术参数
产品名称:
|
热动力式(圆盘式)(Y型)疏水阀
|
产品型号:
|
CS19H-16(25,40)C
|
驱动方式:
|
手动
|
连接形式:
|
内螺纹
|
结构形式:
|
圆盘式
|
密封材料:
|
不锈钢
|
压力范围:
|
1.6~4.0MPa
|
公称通径:
|
DN50-DN800
|
常用材质:
|
碳钢、不锈钢
|
技术咨询:
|
021-57472229
|
一、CS19H-16(25,40)C热动力式(圆盘式)(Y型)疏水阀主要特点
CS19H-16(25,40)C热动力式(圆盘式)(Y型)疏水阀结构简单、价格低、动作可靠。漏气率<3%,不受压力波动的影响、压力范围大。CS49H-16(25,40)C热动力式(圆盘式)(Y型)疏水阀由于密封面不锈钢,使用寿命高于国内同类产品。
二、CS19H-16(25,40)C热动力式(圆盘式)(Y型)疏水阀主要零件材料
阀体
|
锻钢
|
阀帽
|
不锈钢
|
阀盖
|
锻钢
|
阀片
|
不锈钢
|
阀体密封面
|
不锈钢
|
三、CS19H-16(25,40)C热动力式(圆盘式)(Y型)疏水阀排水量(Kg/h)
产品型号
|
DN
|
工作压差(MPa)
|
||||||
0.05
|
0.15
|
0.4
|
0.6
|
1.0
|
1.6
|
2.5
|
||
CS19H-16C |
15.20.25
|
150
|
280
|
400
|
475
|
600
|
800
|
|
32.40.50
|
550
|
650
|
900
|
1200
|
1700
|
2100
|
||
CS19H-25 |
15.20.25
|
1717
|
1828
|
2536
|
2701
|
3202
|
3581
|
|
32.40
|
56
|
119
|
321
|
470
|
534
|
|||
50
|
1800
|
2050
|
2600
|
3000
|
3500
|
4300
|
5000
|
|
CS19H-40 |
15.20.25
|
56
|
119
|
321
|
470
|
534
|
||
32.40.50
|
1800
|
2050
|
2600
|
3000
|
3500
|
4300
|
5000
|

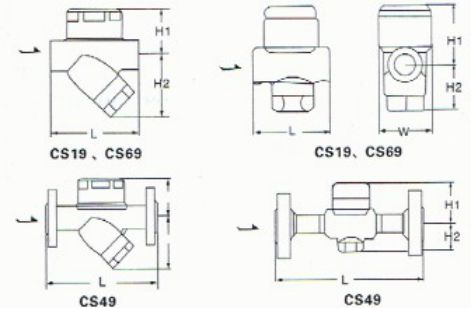

四、CS19H-16(25,40)C热动力式(圆盘式)(Y型)疏水阀主要外型连接尺寸
产品型号
|
DN
|
螺纹连接(mm)
|
承插焊连接(mm)
|
重量(kg)
|
法兰连接(mm)
|
重量(kg)
|
|||||||||||||||
RC
|
L
|
H
|
H1
|
L
|
H
|
H1
|
D
|
t
|
L
|
H
|
H1
|
D
|
K
|
d
|
c
|
f
|
N-Φ
|
||||
CS19H-16/25C |
15
|
1/2
|
75
|
57
|
35
|
75
|
57
|
35
|
23
|
7
|
1.23
|
150
|
57
|
35
|
95
|
65
|
45
|
14
|
2
|
4-14
|
3.13
|
20
|
3/4
|
85
|
60
|
43
|
85
|
60
|
43
|
28
|
7
|
1.32
|
150
|
60
|
43
|
105
|
75
|
55
|
14
|
2
|
4-14
|
3.70
|
|
25
|
1
|
95
|
68
|
50
|
95
|
68
|
50
|
33
|
10
|
1.67
|
160
|
68
|
50
|
115
|
85
|
65
|
14
|
2
|
4-14
|
4.78
|
|
32
|
11/4
|
105
|
90
|
80
|
105
|
90
|
80
|
42
|
12
|
6.7
|
200
|
90
|
80
|
135
|
100
|
78
|
16
|
2
|
4-18
|
10.8
|
|
40
|
11/2
|
110
|
90
|
80
|
110
|
90
|
80
|
52
|
12
|
6.9
|
230
|
90
|
80
|
145
|
110
|
85
|
16
|
2
|
4-18
|
10.84
|
|
50
|
2
|
170
|
95
|
87
|
130
|
95
|
87
|
62
|
12
|
7.7
|
230
|
95
|
87
|
160
|
125
|
100
|
16
|
3
|
4-18
|
13.62
|
|
CS19H-40 |
15
|
1/2
|
75
|
61
|
41
|
175
|
61
|
41
|
23
|
9
|
1.23
|
150
|
61
|
41
|
95
|
65
|
45
|
16
|
2
|
4-14
|
3.13
|
20
|
3/4
|
85
|
64
|
45
|
85
|
64
|
45
|
28
|
12
|
1.32
|
150
|
64
|
45
|
105
|
75
|
55
|
16
|
2
|
4-14
|
3.70
|
|
25
|
1
|
95
|
68
|
45
|
95
|
68
|
45
|
33
|
15
|
1.67
|
160
|
68
|
45
|
115
|
85
|
65
|
16
|
2
|
4-14
|
4.78
|
|
32
|
11/4
|
105
|
81
|
56
|
105
|
81
|
56
|
40
|
15
|
6.7
|
200
|
81
|
56
|
135
|
100
|
78
|
18
|
2
|
4-18
|
11.7
|
|
40
|
11/2
|
110
|
81
|
56
|
110
|
81
|
56
|
50
|
15
|
6.82
|
230
|
81
|
56
|
145
|
110
|
85
|
18
|
3
|
4-18
|
11.82
|
|
50
|
2
|
120
|
89
|
64
|
120
|
89
|
64
|
60
|
20
|
7.62
|
230
|
89
|
64
|
160
|
125
|
100
|
20
|
3
|
4-18
|
14.14
|
